Щиток квартиры и коридорный на 2-ку - корректно ли сделано?

Я пишу - что делать буду сам.
Просто все как понимаю тут нацелены, чтоб к ним за советом за деньги приходили?

Опыт и квалификация денег стоят.

Не грузитесь. Наезжать без повода здесь не принято. Зато ч/ю приветствуется.
Вечером народ подтянется после работы и спокойно по пунктам вам все разберем))

Сколько уже доделывал/переделывал таких квартир.
Это только кажется, что форум почитал и всё уже профи.

А сколько ещё впереди.

По сути вопроса.

2) Если ставить то обязательно селективное.

4) Рядом с силой не стоит, а коаксиал и FTP можно.
5) Покупайте в ЭТМ просите ГОСТ+
6) Стоит
7) Да 10
8) можно без гофры

Hager - можно.

Будем надеяться, что ещё больше.

1. схема по сути достаточно корректна. не совсем понял зачем делить потребителей в квартире при однофазке 40А на вводе на три группы (и двух более чем достаточно - ложняков не будет). не знаю, что у вас за светильники, но при делении освещения в двушке на 4 группы по умолчанию поставил бы на освещение АВ С6А. Кроме того, в квартирном щитке на ввод поставил бы не АВ, а ВН.

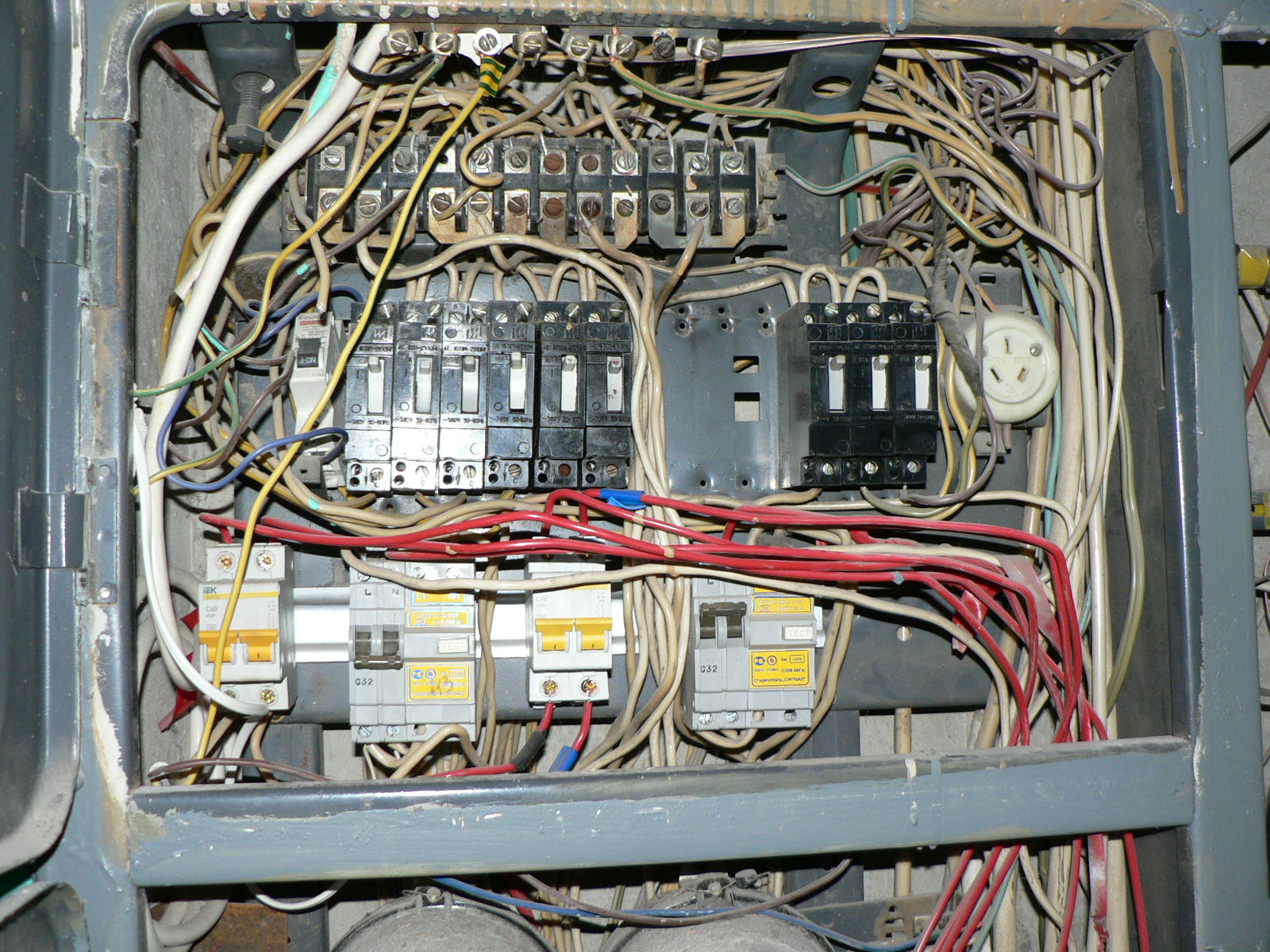

На фото не увидел заземления щита этажного. Вы уверены, что у вас есть возможность выполнить не зануление, а именно заземление?
2. Оставьте противопожарное на месте. это тот случай, когда запас...
2.1. нравится платить за ЭЭ лишнее - ставьте хоть новый дисковый. хотя ремонт ЭУ - явно повод поставить современный двухтарифный счетчик с МПИ не менее 12 лет и гарантийным сроком не менее 4-х...
3. не более 40А.
4. совместная прокладка третичной электропроводки и информационных кабелей возможна до 10-15м
5. В мск - конкорд, нексанс (и те не с рынка))))
6. не вкурил что имеется в виду
7. если длинна кабеля ввода до 15м, то 10-ки достаточно.
8. воздержусь

Вопрос/ответ в анкете:
- как вы относитесь к мату?
- я принципиально ничего не пишу о политике

Спасибо за ответы!

1) Щиток в принципе в норме если бюджет не ограничен Я бы не ставил УЗО особенно в этажном. А то есть шанс как нибуть взамен УЗО увидеть в лучшем случае клемник
2) Я бы поменял и на ток ампер 80, а то ваш СО времен рассвета коммунизма может и не выдержать тех нагрузок что на его повесите. В итоге у счетчика "сдохнет" токовая перемычка, вам конечно хорошо но это пока сетевики не просекут любителя халявы.
3)Не все современные плиты такой нагрузки, под такую нагрузку больше на 380 плиты рассчитаны. В общем 32А на плиту и духовку отдельно на 16А
4) Не замечал особо такой проблемы, но и злоупотреблять думаю не стоит подобным
5) Кабель маркировкой ГОСТ, а не ТУ ну и здравый смысл и отсутствие желание купить подешевле и попроще.
6) Да в принципе не вы первый и не вы последний кто так делает
7)Пойдет, но не забывайте про пятый пункт
8) По правилам сменяемая то есть в гофре, по факту как получится. Иногда лучше пусть проводка будет намертво замурована чем стены рассыпятся

Какие преимущества у ВН, стоит то он дороже.

В данном случае - только для того чтобы не было двух АВ одного номинала на одной линии.

Спасибо за ответы
По поводу заземления(дом 79года постройки) с электроплитой.
Заземление народ вешает на верхнюю планку щита. Ниже планка нуля.
Кстати схема в щитке коридорном - сначала стояк, потом узо, потом счетчик, потом автоматы на свет и розетки.

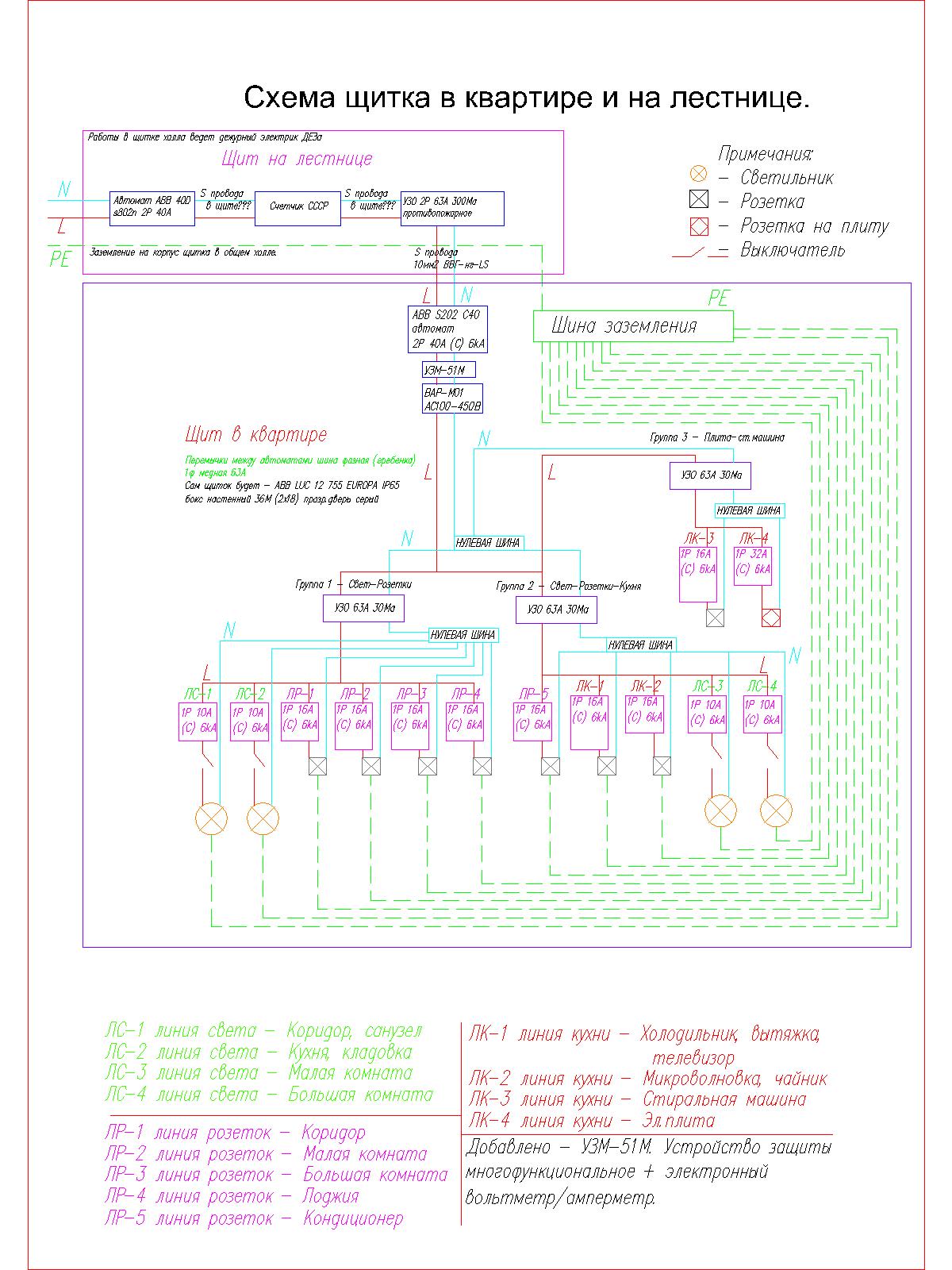

1) По схеме - сам составлял из своего понимания и информации в инете.
2) Противопожарное после счетчика - УЗО 64А 300Ма?(кто то и 100Ма советует)

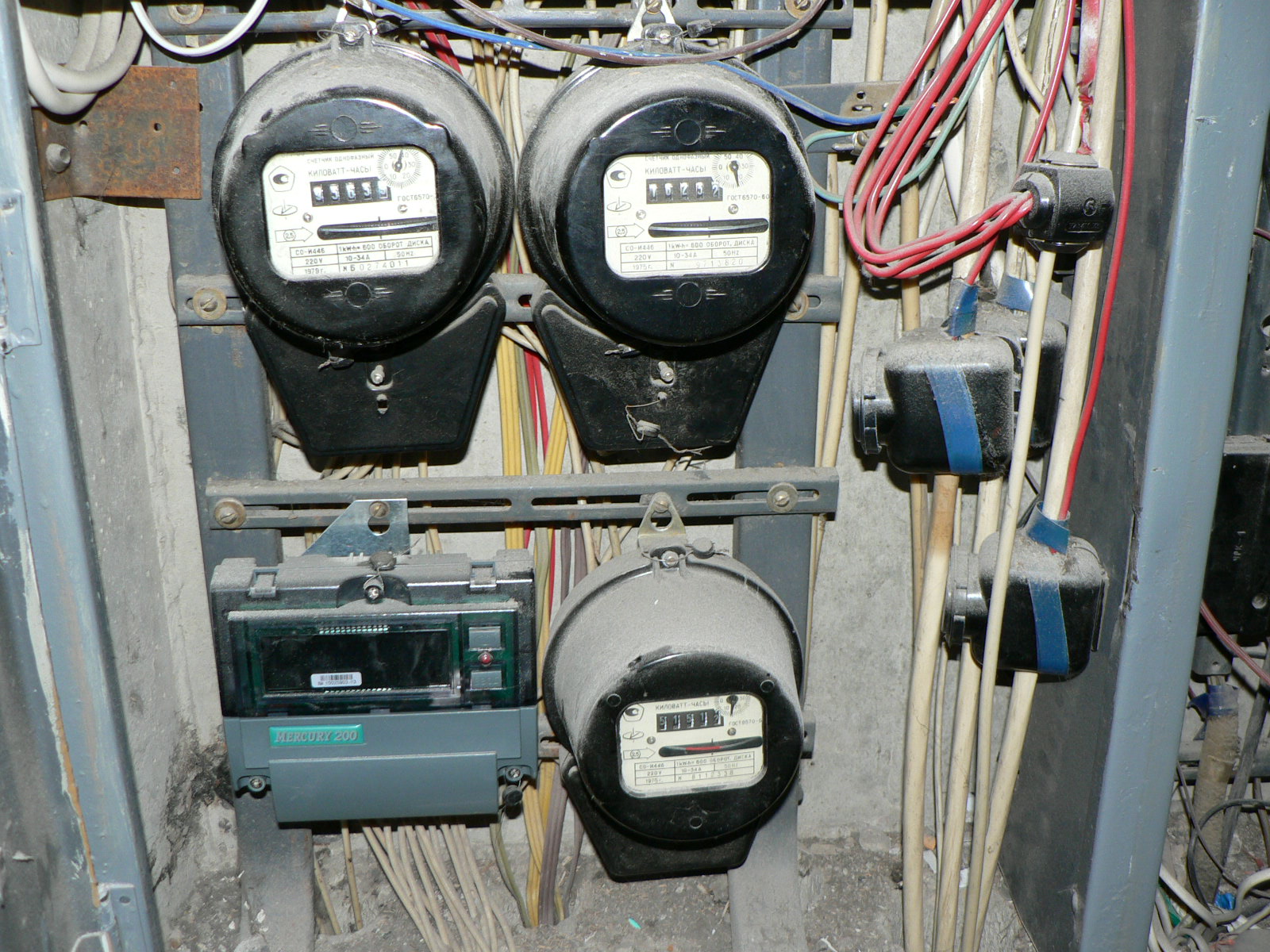

2,1) Просто почитал про электронные счетчики - много нареканий по их срокам жизни, а индуктивные вроде живучие. А однотарифный просто для меня выгодней будет - я же ночью то сплю
3) 40А - дают на квартиру.
4) Понял.
5) Понял - буду еще и документы на кабель спрашивать. Вопрос что лучше - NYM или ВВг-НГ-ls
6) У меня пол по регулируемым лагам - между лагами дорожки электрики. Как предложение эти дорожки спрятать в локальную стяжку - обмазав их раствором(то есть вокруг кабелей будет по 2-3см корка из пескобетона), либо убрать дорожки проводов)провода в гофре) в оцинкованные лотки http://dcc-lotki.com/ocin_lotki.html типа PNK - 50 + крышечка.
7) Понял.
8) Вот сам пока думаю - может проще широкую штробу - провода без гофры(в гофре будет только по полу) к стене дюбель-хомутами и в щиток, сверху заштукатурить. Просто если все линии поднимать с пола и в гофрах - широко получается штробить.

"Hager" не надо, тогда уж лучше "Cint". Дешево и сердито.
Ещё немного испортил такую красивую схему, но полагаю, что так будет лучше.
А по остальным вопросам согласен с коллегами.

Спасибо за ответ.
1) УЗО противопожарный в общем щите - у нас закрытый холл на 3-и квартиры. Соседи добропорядочные..вроде как.
2) Счетчик будет новый однотарифный индукционный. Просто электронные по отзывам живут не очень долго.
3) Жена не хочет встройку, просто обычную плиту - http://www.holodilnik.ru/gas-stoves/electric_cookers/electrolux/ekc_96430_ax/
4) ок
5) ок
6) ок
7) ок
8) вот вот. про сменяемость я и не думаю. Главное чтоб прочно и безопасно.

Всё будет нормально, поверьте, никто и никогда не включает одновременно все конфорки и духовку плиты на полную мощность. Автомат 32 А более, чем достаточно.

Так у ей 9 с лишним это максималка, то есть надо умудрится на всех четырех варить холодец и в духовке поросенка печь вот тогда она 100% вышибет вводный

В плите ещё и термостат есть. Самый примитивный, термобиметаллический, периодически отключает и включает. Электронный - плавно регулирует. Реально никогда не получится длительная нагрузка 9 кВт.

Посмотрел схему и вопросы:
1) Свет без УЗО?
2) УЗО щитка 100Ма селективное - почему не 300Ма?
http://www.abb-rus.ru/index.php?unifid=90f5f2c867fafbdcd1fe0ae77924708e - Выключатель дифференциального тока ABB селективный F202 A S 63/0,1 (63а 100мА) - он? цена конечно конская. А если не селективное?
3)вводной автомат - рубльник 1-полюсный?(почему не 2p или 1p+n) и почему на 63А, а не на 40?

Cогласен. Чтоб плиту и на всю катушку. Бывает духовка и 2-е конфорки и те на пол мощности)
