Доска позора
 Эксперт клуба sudakovsky
(7753.00) |
Стало уже классикой - каждый новый электрик ругает предыдущего, типа "ну какой урод безрукий это делал??".
Чтобы не быть голословным, что иногда так оно и есть, предлагаю особо выдающиеся случаи постить в эту тему.
Вызов - выбивает автомат на вводе в квартиру. Заказчик рассказывает историю - давеча включил водонагреватель + электроплиту + чайник, "что-то сгорело" в этажном щите. Приехала аварийка, включили напрямую, передали ДЭЗовскому электрику, который официально "всё исправил", поставил два автомата, взял 1500 рублей. Теперь новый АВ выбивает при включении любого мощного электроприбора в квартире.

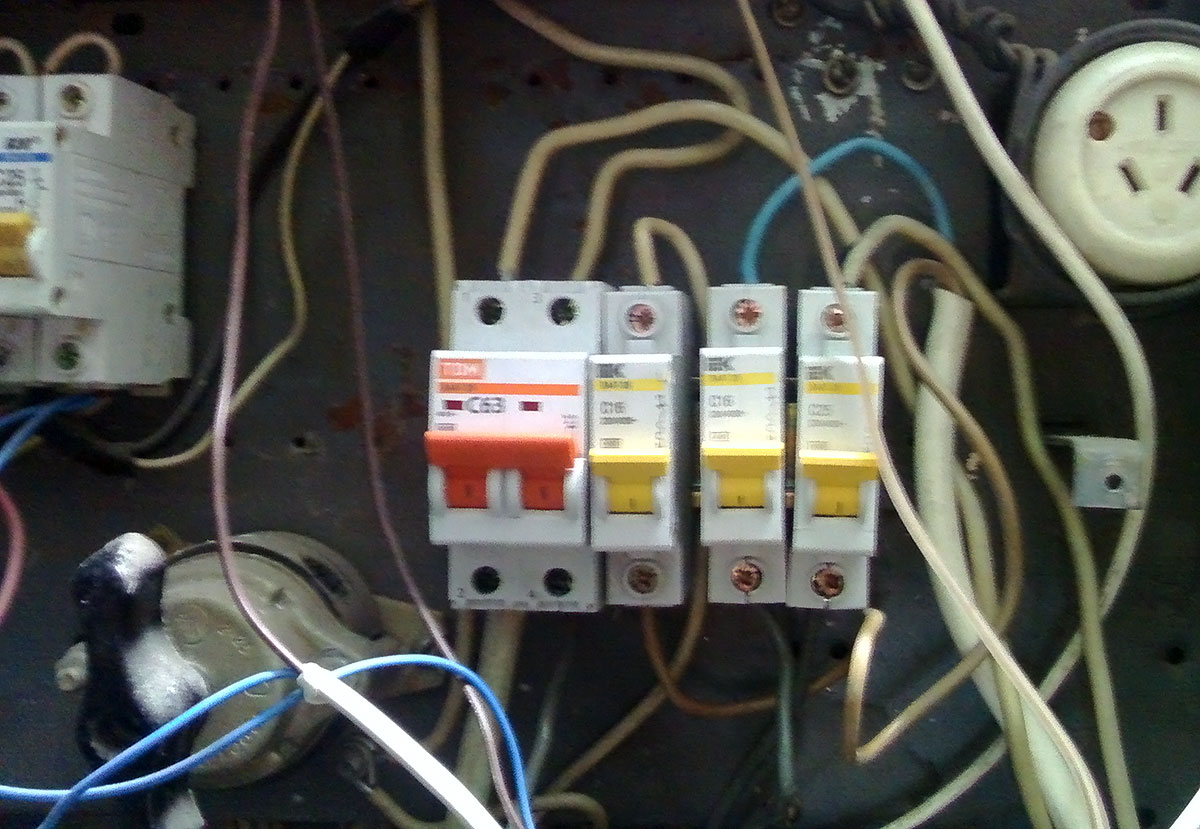

Вижу вот такую картину (см. фото 1) в этажном щите (при этом у клиента есть квартирный щиток с 20 автоматами).
Схема такая: АВ ТДМ 63А - перед счётчиком, вместо пакетного выключателя (давно стоит). После счётчика электрик поставил 2 отдельных АВ ИЕК 16А - один на фазу, один на нейтраль. А самый правый АВ ИЕК 25А - это не наш, это соседа слева перед счётчиком, вместо пакетного выключателя (тоже давно стоит).
Как последняя капля бреда в том же щите - второе фото.
Это уже подарок не электрика, а монтажников GPON от МГТС. Видите два ШВВП 2х0,5 (на первом плане на обоих фото)? Два синих провода идут на фазу (АВ 25А квартиры №32), коричневые - прямо на корпус щита. При этом один из ШВВП идет в квартиру 31, другой в квартиру 32.
Кто не в курсе - МГТС отхватила госпроект по переводу населения с меди на оптику. Т.е. отрезается вся медная связь и подводится оптоволокно в каждую квартиру. В самой квартире ставится оптический роутер, на выходе из которого имеем обычный городской телефон, беспроводной и проводной Интернет до 200Мбит/с. Соответственно, роутер должен питаться. Поэтому отважные монтажники, кроме прокладки оптики, ставят розетку (в квартире, прямо над входной дверью). Подключают её проводом ШВВП 2х0,5 "куда-нибудь" в этажном щите.
|
|
Добавлю тоже
, выловил сегодня на вводе в дом под куском презента стояло ЭТО
Автомат АВВ S241 C40 был приколочен гвоздями через древние изоляторы к доске
Про примотанный PEN к металорукаву думаю объяснять не надо. Самое главное все это делал тип который считает себя ЭЛЕКТРИКОМ!!!!!
Забыл добавить самое страшное. Процитирую официальную информацию:
В 2011-2015 годах МГТС реализует проект по строительству волоконно-оптической сети (ВОЛС) GPON общей стоимостью около 2 миллиарда долларов. К концу 2013 года планируется обеспечить доступ к оптической инфраструктуре для 2 миллионов домохозяйств, а в 2015 году охватить всех московских абонентов сетью GPON. До конца 2014 года около 4 миллионов домохозяйств в Москве будут подключены к цифровой сети.
РИА Новости http://www.digit.ru/telecom/20130826/404761370.html#ixzz331iDXaMK
Представляете, 4 миллиона квартир в Москве будут подключены так, как я описал выше??
Представляете, 4 миллиона квартир в Москве будут подключены так, как я описал выше??
Вспоминается песня Шнура "Москва горят колокола"
Да ладно ВАМ…оно же работает…и будет работать, не один год.
Электрика - фигня наука…два провода и ВСЕ!
Два синих провода идут на фазу (АВ 25А квартиры №32), коричневые - прямо на корпус щита. При этом один из ШВВП идет в квартиру 31, другой в квартиру 32.
Подключают её проводом ШВВП 2х0,5 "куда-нибудь" в этажном щите.
Ну и что? Что они, УЗО и токовое реле должны ставить? Хорошо, что к автомату подключили, а не непосредственно к сжиму. А 0.5 квадрата? Я думаю, потребитель догадается не включать в розетку тройник, чтобы запитать сварочный аппарат.
Случаев типа таких масса, было такое что этажный щиток на людей вываливался)). Также "чудо-электрики" забывали PE подключать в новых домах. Даже случаи были когда сами электрики от УК подключали клиента мимо счетчика,а потом пытались доказать, что это сам клиент.. а ВРУ домовые/подъездные, это что то с чем то, куда бы не заходили по любому есть жучки,проволочки, никаких вставок,автоматов и пр. В общем УК и Эл. сети пока не пнешь не полетят.
Да почти всё в порядке, кроме:
1. Перепутаны цвета фазного и нулевого проводников.
2. Фазный проводник идёт через прибор учёта, нулевой подключён мимо прибора учёта, неразрывно.
3. Использован самый дешёвый провод (шнур), даже без маркировки, непредназначенный для стационарной прокладки.
4. Для подключения выбран самый мощный АВ 25А.
5. Два потребителя из разных квартир питаются от одного счётчика.
Я на это даже не обращаю внимания - сплошь перепутывают. Тем более, мне по-барабану - дальтоник.
Вот это прикольно. Но если это относится только к одной из линий, идущих в квартиру, безразлично. Контакт нейтрали со счётчиком есть - где-то нейтрали соединены между собой.
На такую нагрузку - сойдёт. Всё остальное ещё хуже. Не нравится, надо переделывать ВСЁ, а платить не хотят.
Не принимайте близко к сердцу. Хорошо, что хотья бы через 25А, могли бы просто пустить напрямую
Роутер почти ничего не потребляет. Хорошо, что вообще через счётчик пустили.
Оптический который устанавливали у меня дома потреблял 35Вт.
Вообще, многовато.
Да я не напрягаюсь особо. Заказчику схему поменял. Просто это носит массовый многомиллионный характер. И за каждый такой мегаумный монтаж МГТС платит деньги. Делают сторонние монтажники. Безрукие.
Опять цветовой кретинизм.
В ветклинике подключал освещение операционного стола. Свежий ремонт, хорошие распаячные коробки, кабель в гофре. Но цветовая схема: жёлто-зелёный - фаза; белый - нейтраль; голубой - не используется.
За яйца таких "электриков" вешать надобно.
Или дальтоники, или не электрики делали.
Есть рукастые мужики. Они и плитку положат, и окна/двери поставят, и электрику сделают... Заказчику выгодно.
Про ПЭУ такие спецы не слышали. Их ответ простой "Работает же!".
Приходилось сталкиваться с таким самому.
Почему Вы нас (дальтоников) так не любите?
Или дальтоники, или не электрики делали.
Есть рукастые мужики. Они и плитку положат, и окна/двери поставят, и электрику сделают... Заказчику выгодно.
Про ПЭУ такие спецы не слышали. Их ответ простой "Работает же!".
Приходилось сталкиваться с таким самому.
Дальтоник красный от зеленого не отличает. Двухцветный от одноцветного отличит. Это не дальтоники. Это лжеэлектрики.
Тему выбрали верную.
В прошлом году менял знакомым счетчик в квартире, дом старый, сталинка. Год назад сделана "реконструкция" - заменены стояки и вместо пробок - автоматические выключатели. Косяк такой: на нулевой шине висит фаза, на двух групповых автоматах -ноль. Спрашиваю - реконструкцию давно делали? Говорят год назад из ЖЭКа приходили электрики, ремонтировали. В общем сказал этих электриков чтоб к электричеству больше не подпускали..
Кому сказали? По ЖЭКу распоряжение выпустили?
Самое главное преимущество сталинцов - счётчик в квартире
