Помогите любителю с электрикой
 doshi
(2.00) |

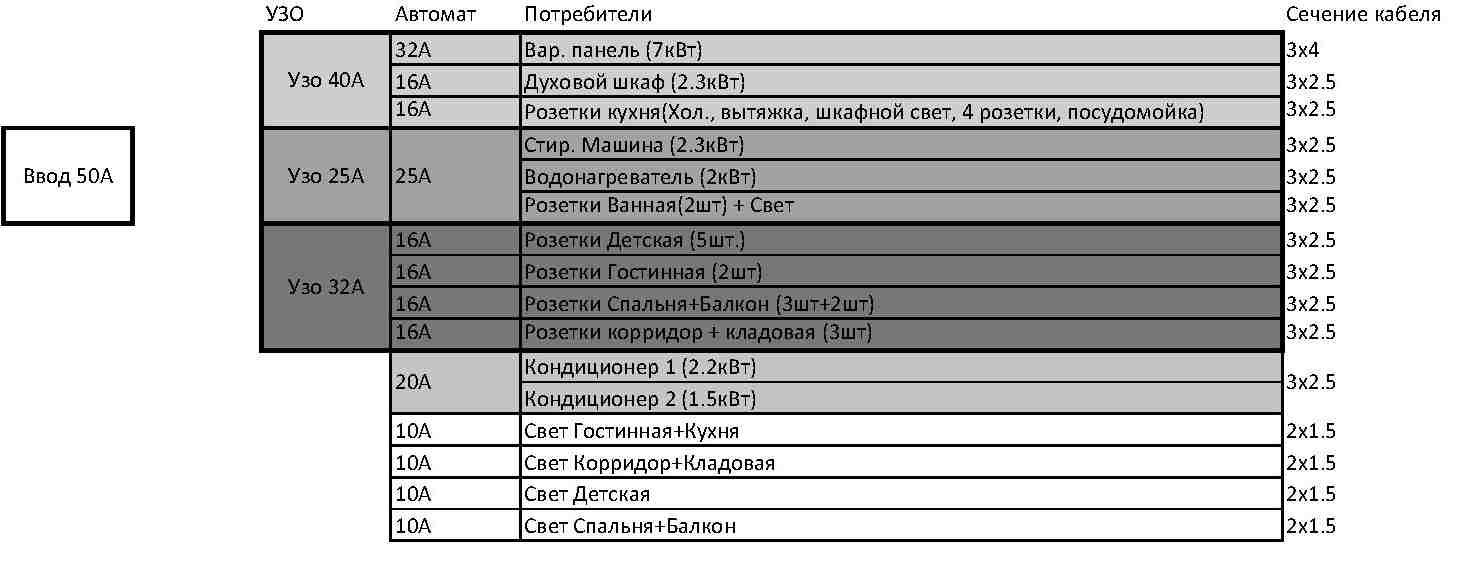

Здравствуйте уважаемые профи, в связи финансовыми трудностями решил сам протянуть электрику себе в новостройке, начертил схему, спроектировал щиток, по мне так все нормально, но т.к. занимаюсь я этим первый раз, то меня не покидают некоторые сомнения, посмотрите пожалуйста на схему щитка, можно ли так делать?
|
|
Информацию из интернета черпали?
Вы нам фото щитка с внутренностями, мы посмотрим можно ли так собирать)
"Товарищ" а вы хитрец!, хотите что бы вам бесплатно инженерно-технический расчет представили!
И бесплатно!
НЕХОРОШО!!!
Первое УЗО поменять на 50А (по-хорошему все бы поменять на 50А, но раз уж кризис..., хотя на еде и на здоровье не экономят), второе поставить на ток утечки в 0,01А, и вполне покатит.
И бесплатно!
НЕХОРОШО!!!
А от вас требуют каких-то инженерных расчетов?
1) в печке кабель не 3*4, а 3*6. УЗО не 40, а 63, посудомойка отдельной линией 3*2,5 и автомат на 16.
2) УЗО на не на 25, а на 40 и не 1 АВ на 25, а 3 на 16 А.
3) Я бы УЗО с 32 на 40 заменил, (разница в стоимости копеечная) 2 розетки в зале?
4) Лучше ставить УЗО и на линии света и сплит, свет нужно тянуть 3*1,5 и автомат не 10, а 6А.
И бесплатно!
НЕХОРОШО!!!
Да какие там расчеты? Только сечения кабелей и номиналы автоматы поправить.
Кое-что вам уже написали, от себя добавлю, что УЗО на 32А среди нормальных производителей вы не найдете.
УЗО 25А - это я так понимаю 10мА?
Автоматы стиралок, водонагревателей и розеток ванной, под отдельные УЗО 25/10 и автомат на 16А.
Кондеи также под автомат 16А
Я бы все УЗО поставил на 63А
Спасибо за ваши комментарии, подправил схему, щиток планируется на 24 модуля, и так уже 22 занято, поэтому на ванну ставить 3 УЗО и 3 автомата и накладно и места нет, кондиционер на один автомат ставлю потому что ни будут рядом друг с другом стоять, просто по разные стороны стены, хочу завести их одним кабелем и подключить последовательно, УЗО на 10мА мало где продается, придется поискать и раскошелиться, поэтому поставлю 30мА (на сколько это критично будет), на свет уже купил кабель 2*1.5, поэтому буду им тянуть(мне так знакомый электрик посоветовал), думаю для света это не так критично, оборудование планирую купить Hager в ЛеруаМерлен или Legrand, еще раз спасибо что так быстро отреагировали, а кстати вдохновение черпал естественно из интернета, куда ж без него ))
А еще не надо ли вводной автомат заменить на 63А?
кондеи отдельными линиями и отдельными АВ, никчёмная экономия.
Щит на 36 модулей придётся. Без опыта сделать 22 модуля в щит на 24 может не получится,
(Забили про шины нулевые которые свои на каждом УЗО. )
И поставьте УЗО на кондеи и свет, будет следить на пожаробезопасностью.
поменяйте , но ввод должен быть минимум десяткой ГОСТовской.
Как сделаете, фото щита разместите. Будет интересно, думаю, всем.
Думаю очень даже хорошо сделает. Пуки-то не у всех с задницы растут
Соглашусь. В кризис таланты просыпаются у многих.
Тут одного клиента тоже появилось желание заняться творчеством. Скинул ему рисунок, а то он на УЗО завис
TN-CS то зачем тут? взрыв мозга для начинающего.
ТТ быстрее поймут.
Зато потом при обрыве PEN не поймут почему в розетках под 380
Вы думаете что арматуринка которую Вы используете как заземление спасёт ?
