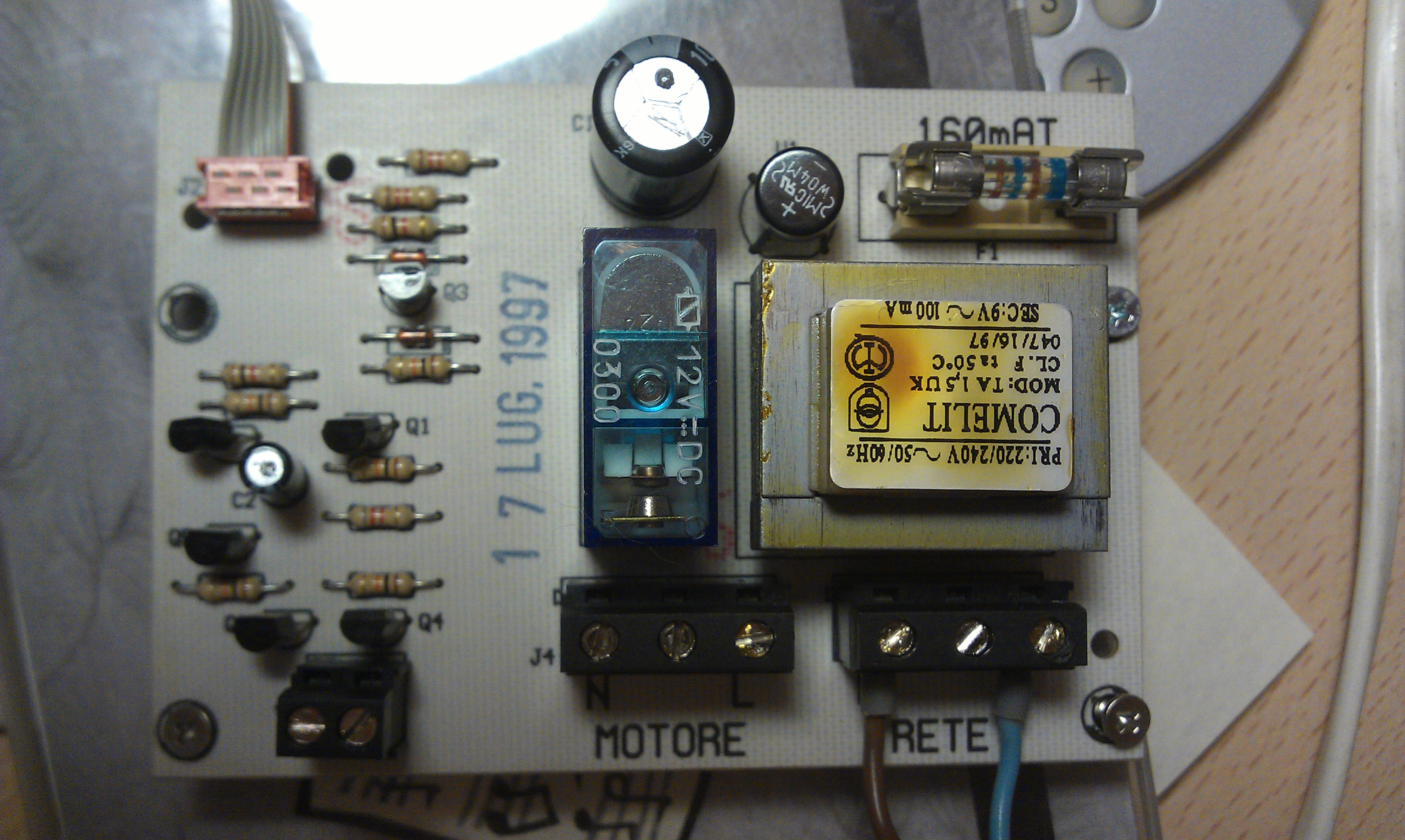

Блок управления джакузи (защита от сухого хода?)

Я всё-таки сначала попробую "Контактолом" подсоединиться - это электропроводный клей.

А вот по поводу герметичных микриков - герметичность там не нужна, всё равно их под мембрану ставить, а под ней всё отлично-герметично. Я думал сначала простые микрики поставить, но если есть какие-то микрокнопки, то можно и на них глянуть. Михаил Николаевич, пришлите, пожалуйста, ссылочку, где на них посмотреть можно. Заранее благодарен. Или это микрик, к которому сверху кнопочка приторочена?

Кстати, схему срисовал. Так что если кому-то ещё попадется в ремонт такая джаКузя , то поделюсь.

зайди в интернет магазин гуливер комутация кнопки тактовые и увидиш что они представляют

марка кнопки кн01-043

Кому интересно - принципиальная схема. Нарисована в Splan 7.0 .

http://www.volt-m.ru/userblog/view/157/

Врядли много таких осталось с прошлого века, да и в схеме дохнуть нечему

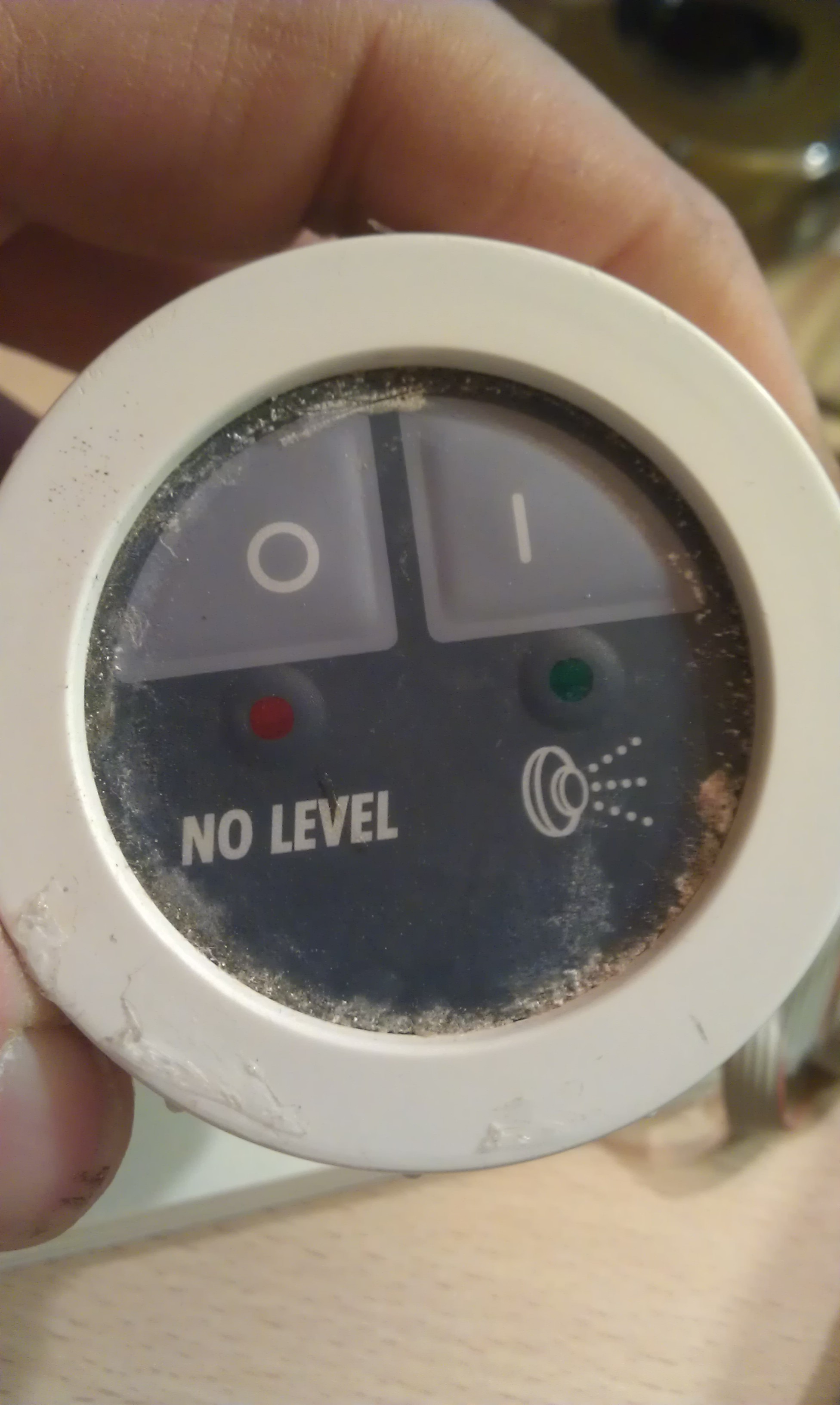

Почти согласен. Но, во-первых, мне это было просто интересно самому - первый опыт работы в Splan. Во-вторых, здесь даже более ценна схема пульта , поскольку именно он и может выйти из строя. Но чтобы понять, что внутри пульта, мне пришлось его полностью расковырять, снять мембрану, а это - не очень благодарное занятие.
Ну, и ещё раз повторюсь, в Интернете эту схему мне найти не удалось.



Если есть схема, то в ней есть, чему дохнуть.

Она и аналогичные, совсем мелкие, в Чипе - Дипе есть.

up
up

Уважаемый Вольтмастер, поясните, пожалуйста, что это значит?

Надо ещё в Лайауте нарисовать плату. Мало-ли, кому понадобится. Взять и спаять - готовая запчасть для агрегатной замены. Единственное, что я бы сделал - разделить девайс на 2 функциональных блока - питание и собственно, управление. А за схему - Респект!

Какой смысл повторять древнюю схему? Проще взять радиовыключатель и залить пульт в силикон. Гарантия безопасности, пробить изоляцию никак не может да и вероятность попадания воды ниже. Схема делается по логике работы на другой элементной базе легко.

Это я так - для поддержания светского разговора. Просто жалко Вашего потерянного времени на рисование схемы. Исключительно - удовлетворение жажды познания.
Сливки с г...... снимать действительно не стоит.

Вот-вот, именно для удовлетворения жажды познания, как Вы изволили выразиться, сударь. Эта нарисованная схема сподвигда-таки меня поближе познакомиться с sPlan и доработать его библиотеку для рисования однолинейных схем. "Ничто на земле не проходит бесследно!"

Вот-вот. Я тоже собрался осваивать Layout и sPlan, а заодно поюзать фоторезист - иногда надо загрузить себя мелкой моторикой, чтобы совсем не отупеть. Сейчас еду покупать прозрачную плёнку для струйников.

Этими программами пользуюсь с 2004 года, есть еще дизайнер панелей...программы настолько функциональны и просты, что осваивать там практически нечего...включил и работай...правда есть и недостатки, при более менее больших схемах при маштабироваии sPlan "ломает" линии, что при экспорте и печати выглядит не очень "профессионально"... Layout к счастью таким делом негрешит...Для быстрого изготовления плат пользуюсь "утюжной" технологией, дешево и сердито

Резист к сожалению долго не живёт, удобнее всего брать на плёнке, её накатываешь валиком на фольгу, баллончик муторно.
А струйники то тут причём? Лазерником лучше, контраст выше. В принципе можно без резиста утюгом переводить, если разовая плата. Да и резист ультрафиолетом светить надо, дрл бить придётся.

Я купил плёнки и для струйника, и для лазерника, и для ч/б копира - попробую все варианты. Насчёт лазерного нанесения прочитал, что контраст ниже, поэтому возникли сомнения.
У меня пару лет назад образовался hp2100 - надеюсь, на нём получится что-то толковое. Кстати, на какой бумале лучше печатать картинку? Народ пишет, что на кальке, но у меня возникают сомнения - выдержит ли она прожождение через тракт принтера (в смысле зажёвывания)


А я и собирался плёнку попробовать - сейчас ищу, где соду купить для проявления.

Пульт управления восстановлен! Использовал токопроводящий клей "Контактол" на серебре. Кому интересно - продаётся в "Чип и Дип", 390 руб за 2 грамма http://www.chipdip.ru/product0/28968/ .

Большое спасибо всем, кто помогал. Тему можно закрывать.

чип-дип очень дорогой, то же самое на любом авторынке раза в3 дешевле
