Контактор какой то хитрый. Тупо по типоразмеру думаю не судьба подобрать. Он для АВР что ли? Рядом проглядывет еще один спаренный. Может как вариант релюху долго соображающую в цепь втыркнуть питания контактора
ЭСАМожет как вариант релюху долго соображающую ...
Именно это и надо, но без питания. Надо организовать задержку по времени включения контактора сети, когда генератор работает, а три фазы появились, чтобы родные контакторы блока гарантированно успели отвалиться.
Белый_Кот
Именно это и надо, но без питания. Надо организовать задержку по времени включения контактора сети, когда генератор работает, а три фазы появились, чтобы родные контакторы блока гарантированно успели отвалиться.
Посмотрите меандровские реле времени. У них есть со стартом отсчета по появлению напряжения. Или я не правильно понял?
ИЭКовские и Шнайдеровские сгодятся 100%. КЭАЗовская скорее всего тоже.
Вообще, по-хорошему, никто так не делает. Кстати, не пойму как с трехфазной сетью коммутация происходит. В свое время делали АВР на подобных контакторах (2no+2nc) на фазу для выбора сеть генератор, преследуя пресловутую экономию на материалах, в итоге заплатили еще больше меняя все это дело на отдельные контакторы. На один контактор сверху подавалась сеть (на NC, допустим, так надежнее) и генератор (на NO), снизу снимали на нагрузку. С однофазной сетью все было еще куда ни шло. С трехфазной под хорошей нагрузкой (три таких контактора) в 50% случаев, примерно, имели неплохое КЗ. Поняли, что это ненадежно и более такими штуками не страдали.

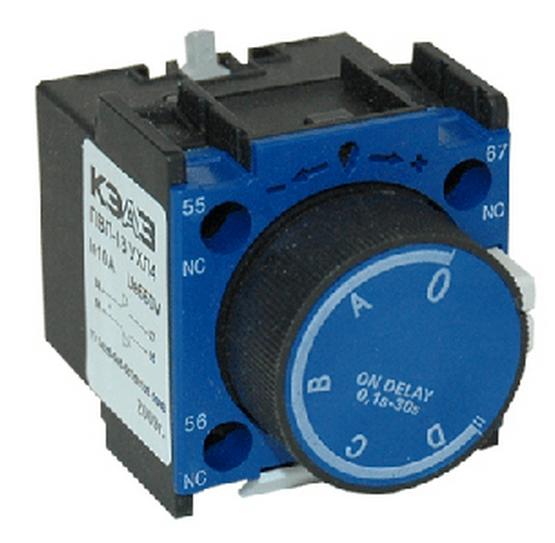

Белый_КотУ импортных - не знаю, но когда-то пробовал поставить Кашинские доп. контакты на "КЭАЗ" - не подходят. Родных нигде не могу найти, потому и спрашиваю.
Закажите на сайте кэаз, у них там интернет-магазин интегрирован
Нашел сегодня Шнайдеровскую, за 800 р., на Митьке. Новая, в упаковке. В других магазинах 4 - 6 тыров, поэтому и хотел взять "КЭАЗ". Подходит, как тут всегда и была.
ГеополисВообще, по-хорошему, никто так не делает. Кстати, не пойму как с трехфазной сетью коммутация происходит.
Согласен, что не надёжно, но генератор и блок АВР заказчик уже купил сам, да как обычно не тот, и менять, естественно, не собирается.
Есть некоторые соображения, как доработать этот АВР, и тогда КЗ быть не должно. Но "с нуля" я бы так делать не стал.
Коллеги, спасибо! Когда сделаю - покажу.
Белый_КотНет, нужен старт отсчёта, когда нет напряжения.
Согласен, что пневматика надежнее, но встречал и электронные реле, которые производят отсчет после снятия напряжения, за счет небольшого запаса энергии (не вскрывал, но скорее всего на конденсаторе).
Не знаю, как брэндовые (практически не приходилось использовать), а попадавшие в руки иэк-овские пневмоприставки по качеству были весьма мерзкие. К примеру, покупаем партию 10 шт.: из них 2-3 запросто могли быть мгновенного срабатывания (хоть обкрутись регулятор), и практически НИ ОДНОЙ - с соответствием заявленной выдержки, фактической. Т.е. выставляем регулятор, допустим, на 3 с - срабатывает через какое угодно время, но только не через 3 с. Приходилось каждую приставку индивидуально-экспериментально с секундомером настраивать, причём без гарантии, что выставленная выдержка времени останется стабильной (например, при работе в помещении с другой температурой).
Как-то раз попалась приставка без одного контактного мостика (переставил с неиспользуемой группы).
Насчёт же брэндовых - насколько я помню соотношение цен, шнайдеровские пневмоприставки выходили дороже электронных таймеров RE17RAMU(RCMU).
Сомневаюсь, что аккумулятор, ибо количество циклов конечно и ограничено, что недопустимо в промавтоматике. Что касается ионистора, - вполне возможно, это разновидность конденсатора (точнее, двухслойный электрохимический конденсатор).
ПрохожийНе знаю, как брэндовые (практически не приходилось использовать), а попадавшие в руки иэк-овские пневмоприставки по качеству были весьма мерзкие.
Работал и с электронными, и с пневматическими. В немецких щитах встечал много пневматики, безупречно работают десятки лет.
Контактор CJX2.
Или может, кто подскажет, где купить родную приставку. Очень надо, "вчера".
А разве у них всех не одинаковые крепления?
Контактор какой то хитрый. Тупо по типоразмеру думаю не судьба подобрать. Он для АВР что ли? Рядом проглядывет еще один спаренный. Может как вариант релюху долго соображающую в цепь втыркнуть питания контактора
У импортных - не знаю, но когда-то пробовал поставить Кашинские доп. контакты на "КЭАЗ" - не подходят. Родных нигде не могу найти, потому и спрашиваю.
Контактор с двумя НО и двумя НЗ контактами, для АВР с однофазным генератором и трехфазной сетью. Это родной блок АВР для генератора "Hyundai".
Именно это и надо, но без питания. Надо организовать задержку по времени включения контактора сети, когда генератор работает, а три фазы появились, чтобы родные контакторы блока гарантированно успели отвалиться.
Именно это и надо, но без питания. Надо организовать задержку по времени включения контактора сети, когда генератор работает, а три фазы появились, чтобы родные контакторы блока гарантированно успели отвалиться.
Посмотрите меандровские реле времени. У них есть со стартом отсчета по появлению напряжения. Или я не правильно понял?
Нет, нужен старт отсчёта, когда нет напряжения.
ИЭКовские и Шнайдеровские сгодятся 100%. КЭАЗовская скорее всего тоже.
Вообще, по-хорошему, никто так не делает. Кстати, не пойму как с трехфазной сетью коммутация происходит. В свое время делали АВР на подобных контакторах (2no+2nc) на фазу для выбора сеть генератор, преследуя пресловутую экономию на материалах, в итоге заплатили еще больше меняя все это дело на отдельные контакторы. На один контактор сверху подавалась сеть (на NC, допустим, так надежнее) и генератор (на NO), снизу снимали на нагрузку. С однофазной сетью все было еще куда ни шло. С трехфазной под хорошей нагрузкой (три таких контактора) в 50% случаев, примерно, имели неплохое КЗ. Поняли, что это ненадежно и более такими штуками не страдали.
Закажите на сайте кэаз, у них там интернет-магазин интегрирован
Не только меандровские. Их полно разных. Например, я использую ВЛ-61М, функции 1 и 2 (формирование импульса или задержка)
Нашел сегодня Шнайдеровскую, за 800 р., на Митьке. Новая, в упаковке. В других магазинах 4 - 6 тыров, поэтому и хотел взять "КЭАЗ". Подходит, как тут всегда и была.
Согласен, что не надёжно, но генератор и блок АВР заказчик уже купил сам, да как обычно не тот, и менять, естественно, не собирается.
Есть некоторые соображения, как доработать этот АВР, и тогда КЗ быть не должно. Но "с нуля" я бы так делать не стал.
Коллеги, спасибо! Когда сделаю - покажу.
Если хоть какая-то штатная автоматика есть, то переделка силовой части не составит труда в большинстве случаев.
Согласен, что пневматика надежнее, но встречал и электронные реле, которые производят отсчет после снятия напряжения, за счет небольшого запаса энергии (не вскрывал, но скорее всего на конденсаторе).
Обычно стоит аккумулятор или ионистор
Не знаю, как брэндовые (практически не приходилось использовать), а попадавшие в руки иэк-овские пневмоприставки по качеству были весьма мерзкие. К примеру, покупаем партию 10 шт.: из них 2-3 запросто могли быть мгновенного срабатывания (хоть обкрутись регулятор), и практически НИ ОДНОЙ - с соответствием заявленной выдержки, фактической. Т.е. выставляем регулятор, допустим, на 3 с - срабатывает через какое угодно время, но только не через 3 с. Приходилось каждую приставку индивидуально-экспериментально с секундомером настраивать, причём без гарантии, что выставленная выдержка времени останется стабильной (например, при работе в помещении с другой температурой).
Как-то раз попалась приставка без одного контактного мостика (переставил с неиспользуемой группы).
Насчёт же брэндовых - насколько я помню соотношение цен, шнайдеровские пневмоприставки выходили дороже электронных таймеров RE17RAMU(RCMU).
Сомневаюсь, что аккумулятор, ибо количество циклов конечно и ограничено, что недопустимо в промавтоматике. Что касается ионистора, - вполне возможно, это разновидность конденсатора (точнее, двухслойный электрохимический конденсатор).
Работал и с электронными, и с пневматическими. В немецких щитах встечал много пневматики, безупречно работают десятки лет.
Промавтоматика предполагает регулярное техобслуживание и профилактические работы - аккумулятор своевременно заменяют.
Вот чего ни разу не встречал, так это таймера со сменным аккумулятором. Это модулька, у всех производителей таймеры шириной 1 модуль, неразборные.
Недельные таймеры все с аккумулятором.
А поповоду реле с задержкой выключения после снятия питания - я видел, но сходу не могу вспомнить
