Нужна помощь клуба…..

учится надо и знать принцип работы приборов

А вы товариСЧ…с какой целью интересуетесь…..Не уж то решили стать КИПовцем?
Лучше не надо!....Лучше в МЭЭЭ-неджеры….или в водилы. Гемора, меньше, а зарплата больше.
Вспомнился стишок….в стиле Маяковского.
Девушка, красивая, хватит на заводе околачиваться….
АЙ-да в проститутки! Работа и приятнее и выше оплачивается!!!

"
Намозолив от пятилетнего сидения зады,
крепкие, как умывальники,
живут и поныне
тише воды.
Свили уютные кабинеты и спаленки."
Маяковский)

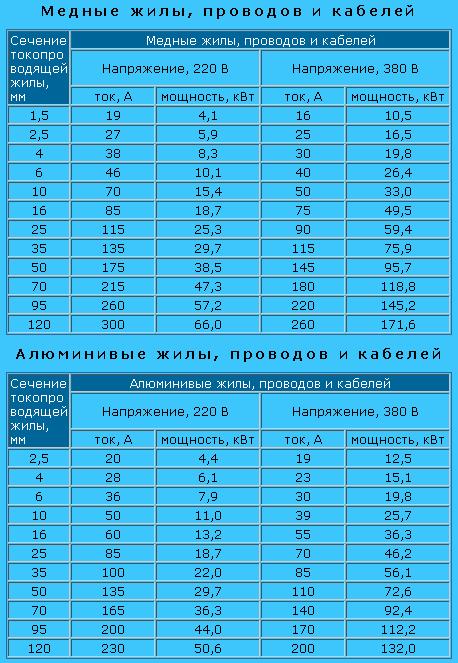

S=(3.14*D2)/4 или D2*0.785

В продолжение темы….был сегодня у клиента….сфотал шильдик…промерил провода.
И так точные данные….мощность агрегата 48, 07кВТ…соответственно ток 73, 12А…автоматы защиты 63А….Тут я думаю комментарии не нужны. Автоматы подобраны не правильно.
А вот далее парадокс:
Провода от вводного автомата, к автомату защиты 4мм….соответственно 12 квадрат(длинна в нутрии щита около 30см)
А вот автомата защиты к агрегату 6мм…соответственно 28 квадратов.(длинна около 15-20 метров)
И так внимание вопрос к знатокам:
Какой автомат поставить вместо 63А??????
И вообще можно ли это делать?????????
И где я ошибся в расчетах?

Непонятно, почему бы не поставить 80А. С время-токовой характеристикой В. Или ограничитель мощности.

По моим расчетам выходит 77А. Скорей всего отрабатывает по перегрузки, второй вариант плохо прижаты контакты.

Дык поставьте что-то типа UAB100R 3PT4S0000C 00080F на 64-80А и отстройте по месту.

Ставить на 80А и в хер не дуть. Провода озвученного сечения они защитят (ПУЭ табл. 1.3.4 для проводов внутри щита, пускай даже 10 квадрат, и ГОСТ Р 53769-2010 табл. 19 для кабеля к пароконвектомату пускай даже 25 квадрат ). Сам аппарат они защищать не обязаны.

А зачем с В? Какой физический смысл? И тем более нахрен там не упал ограничитель мощности.

Кстати, какова вероятность, что cos φ ровно единица?)))

близка к 0

Ограничитель тока - выставил точно ток и время срабатывания - время-токовая характеристика.

И зачем?

Там основная нагрузка резистивная, зачем огород? Если где стоит автомат тепло, то он может вырубаться раньше, расчётная температура окружающей среды никак не 30 градусов +закрытый объём ящика который автомат греет. Сталкивался с таким приколом летом когда отрубало покрасочную камеру без видимых причин, пришлось открыть щит и поставить вентилятор

В продолжение темы....
Во первых спасибо ВСЕМ, кто откликнулся на мою просьбу.
Проблема стала ясна и я решил сделать как посоветовали коллеги....разве, что решил сменить провода идущие в нутрии щита, дабы быть абсолютно уверенным в том, что ,,ВСЕ сделано правильно.
Автоматы на 80А в магазине не купишь...там как правило до 63А. по этому пришлось воспользоваться конторой «Электромонтаж»
Приехал приценился.....автоматы УХ какие дорогие оказались , около 7 000 руб.
Ну естественно звоню клиенту...так мол и так ....дорогой «пятачек»...попал ты на два автомата и немного проводов.....ну и мои услуги весьма скромно оценил в 2 000 руб.
Общий счет за ВСЕ 20 000 руб......
Клиент призадумался и отказался........Я его переубеждать не стал.....
Конвектавтоматы, штуковина не дешевая....стоит около 400 000 за штуку
Если клиент на столько жаден и туп, что не понимает, простой вещи....что из за регулярного выбивания автоматов во время рабочего цикла, электроника рано или поздно «накернится»...а это значит ремонт....который выльется примерно в 50-60 000.

Поживем увидим......
Еще раз ВСЕМ спасибо!

Есть бюджетный вариант, правда Китай, но хороший, фабричный, в "Электромонтаже" цена 832 рубля:
http://www.electro-mpo.ru/card45705.html#.VG2_EmeiSR8

Тот хюндай в литом корпусе малой глубины и с подстройкой, который предложил я, стоит около 1,5круб.
А десятка - это уже понятные даже для душного клиента деньги.

О! прекрасный вариант....спасибо, дорогой коллега за помощь.....думаю этот вариант прокатит.
в "электромонтаже" мне этот автомат не предложили.....странно.
ладно на днях, заеду в "монтаж"..посмотрю есть ли в наличии......

Есть на всех складах, по 2 - 3 - 4 шт. На Планерной 35 шт.
