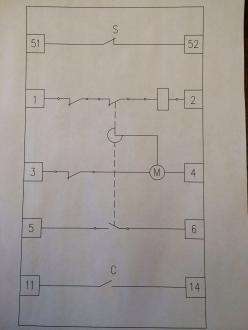

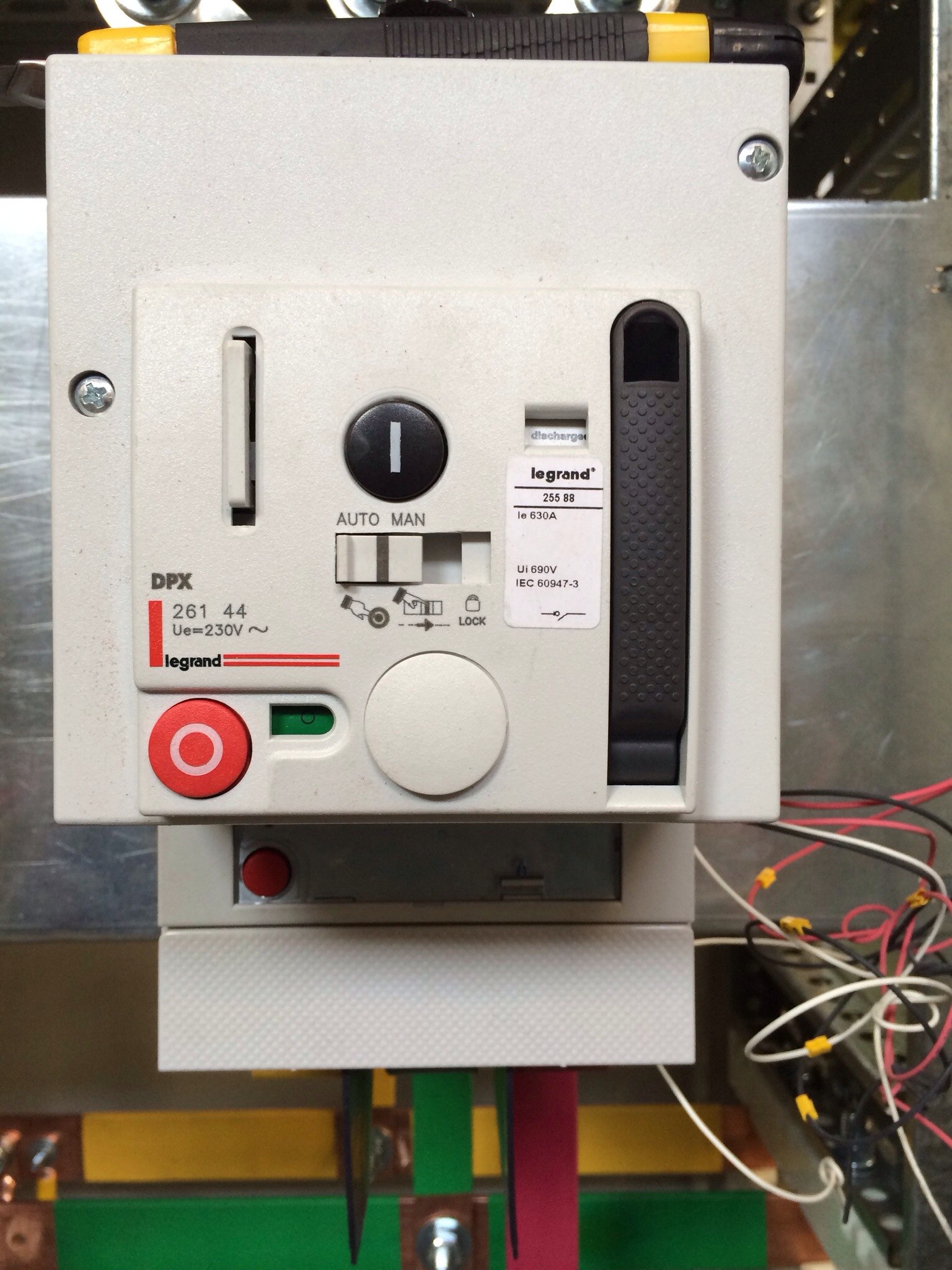

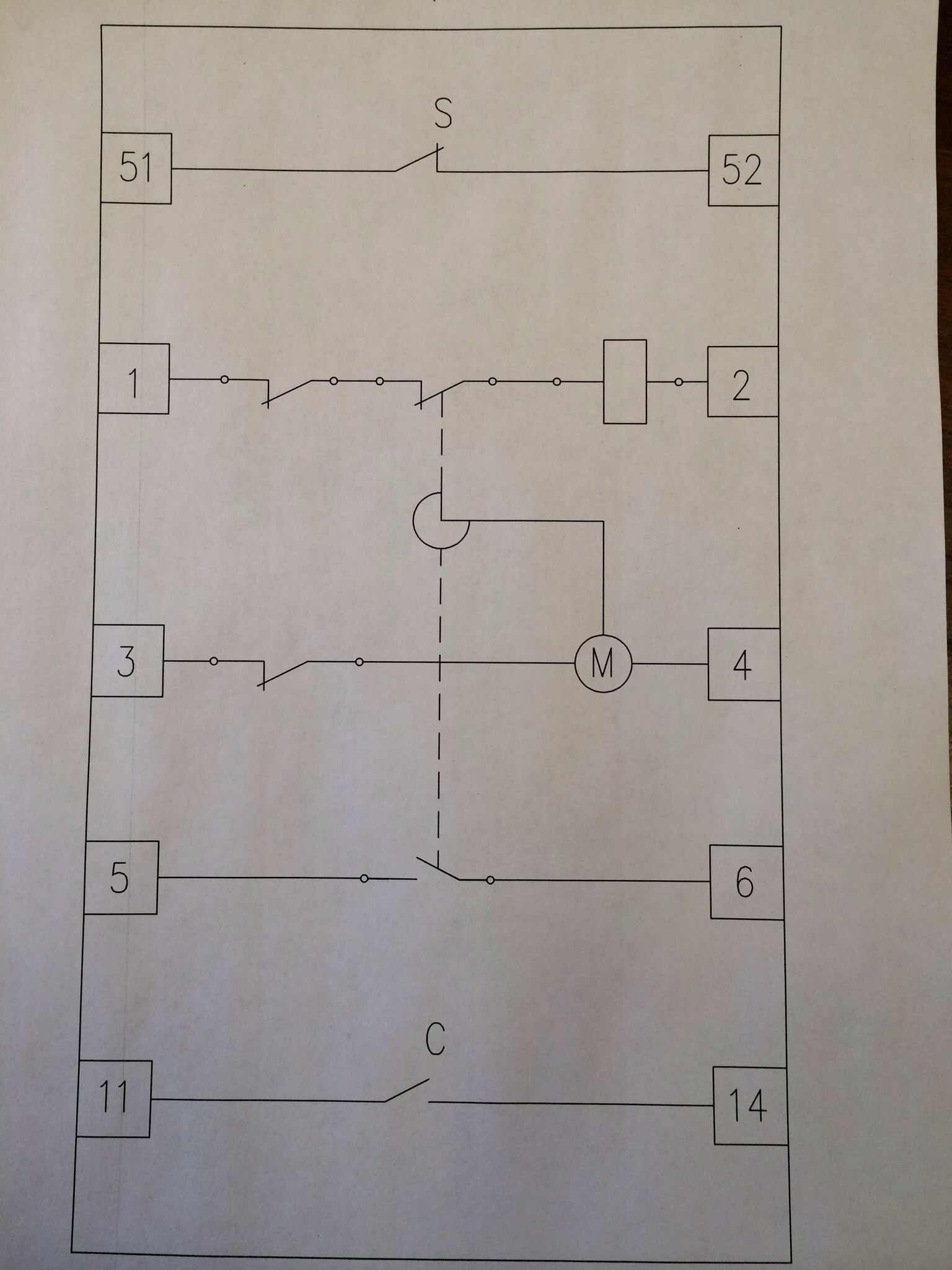

Имеется выключатель-разъединитель Legrand DPX-I-630, электропривод к нему DPX-630, и доп контакты DPX125-160 1пк. Прикреплены фото самого выключателя в сборе с приводом, и схема внутренних контактов привода(также дорисованы допконтакты выключателя S-контакты аварийного отключения и С-вспомогательные контакты. А теперь вопрос: может кто сталкивался, и может подробно объяснить как срабатывают контакты S и C при включении, отключении в нормальном режиме и аварийном отключении? И как работают контакты, которые связаны через индикатор взвода пружины?
|
|
S и С - это вообще одно устройство Арт. 26160. 11-12-14 (com-nc-no) это перекидной контакт состояния - тупо ВКЛ или ВЫКЛ выключатель, 51-52-54 (com-nc-no) аварийный контакт, т.е., когда вышибает по расцепителю - срабатывает.
Спасибо! с С было понятно, а вот про S не совсем. А контакты, которые связаны через индикатор взвода пружины?
Аварийный контакт S сигнализирует об аварийном отключении выключателя в результате перегрузки,короткого замыкания или срабатывания дифференциальной защиты,срабатывания расцепителя напряжения.
Вспомогательный контакт C сигнализирует о положение силовых контактов , замкнут- включен/разомкнут -выключен/
По крайней мере у Шнайдера так, на Легранде не собирал.Но думаю все идентично.
Если можно всю схему покажите пожалуйста.
