Кто сталкивался с ним?
Мозги у него свои поэтому от щита АВР нужен только сигнал на включение/отключение и питание (зарядка)
Сам вопрос сигнал каким напряжением подаётся?
hohlachovСпасибо. Осталось найти в АВР что выдаст сигнал в 12 вольт.
Контролирует ДГА сам себя. От АВР только запуск/стоп.
ДГУ для запуска не 12В нужно, ему сухой контакт нужен. Так что в АВРе должен быть просто сухой контакт. Купите готовый контроллер для запуска ДГУ, а лучше готовый щит, не парьте себе мозг.
ГеополисТак что в АВРе должен быть просто сухой контакт. Купите готовый контроллер для запуска ДГУ, а лучше готовый щит, не парьте себе мозг.
Это и есть готовый комплект. JCB не производит сам щиты АВР поэтому комплектует их под конкретный заказ. Этот комплект работал в другом городе, клиент его купил. Официалы сделали ТО ДГУ, но электрика у них сейчас нет (уволился).
Так как ДГУ коплектуется щитами к конкретным заказам они не могут дать ни какой информации.
hohlachovЕсли бы дали инфу по управляющему сигналу так бы и поступил.
Зачем вам эта лишняя информация?
Там везде сухие контакты. На удаленный запуск ДЭС сухие контакты, хотя он вам вообще скорее всего не требуется этот запуск, у вас, по всей видимости, есть возможность подцепить Сеть (на колодке есть клеммы L1-L3), за которой будет следить панель управления ДЭС и по просадке сетевого напряжения будет сам заводить агрегат. GCR и MCBR (очень похоже на аббревиатуры - generator control relay и main control relay (c на конце, вероятно, означает, что группа контактов нормально закрытая, это распространенная практика))- скорее всего реле с сухими контактами на катушки контакторов (хуже, если на мотор-привода автоматов, но это очень маловероятно).
Нашел схему похожую (не понимаю почему вы сами это не сделали).
Увеличенное фото

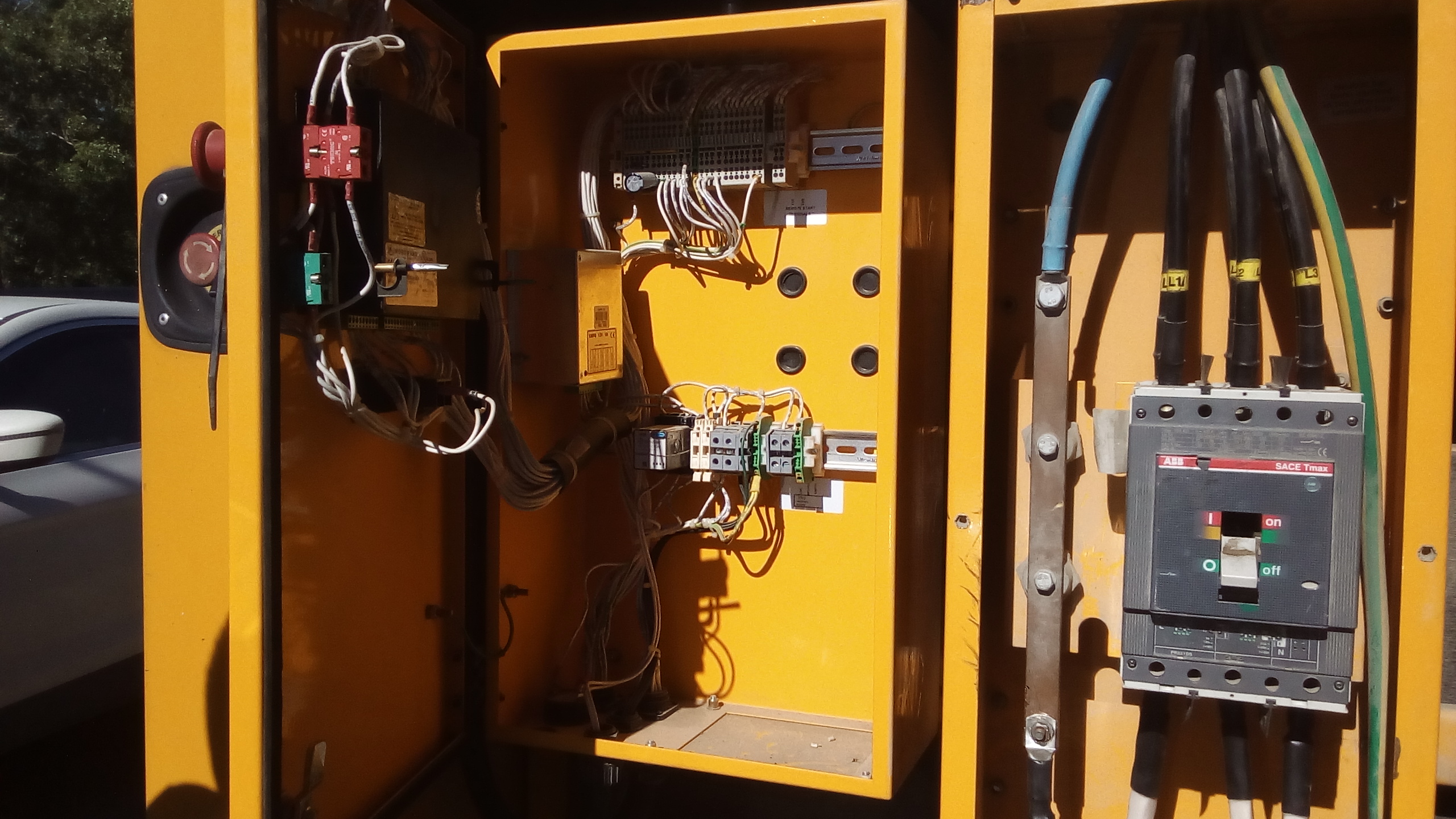

Фото АВР с которым работал.
Все управление от 12 вольт. Как на запуск..так и контроль работующего ДГА
Спасибо. Осталось найти в АВР что выдаст сигнал в 12 вольт.
Контролирует ДГА сам себя. От АВР только запуск/стоп.
Контролирует ДГА сам себя. От АВР только запуск/стоп.
ДГУ для запуска не 12В нужно, ему сухой контакт нужен. Так что в АВРе должен быть просто сухой контакт. Купите готовый контроллер для запуска ДГУ, а лучше готовый щит, не парьте себе мозг.
Кстати, судя по фото, именно этот гена (контроллер его) может следить за Сетью...
Очень похоже. А потому, можно реализовать так.
Это и есть готовый комплект. JCB не производит сам щиты АВР поэтому комплектует их под конкретный заказ. Этот комплект работал в другом городе, клиент его купил. Официалы сделали ТО ДГУ, но электрика у них сейчас нет (уволился).
Так как ДГУ коплектуется щитами к конкретным заказам они не могут дать ни какой информации.
Нужно искать.
Тестер в руки, и вперёд!
Зачем вам эта лишняя информация?
Там везде сухие контакты. На удаленный запуск ДЭС сухие контакты, хотя он вам вообще скорее всего не требуется этот запуск, у вас, по всей видимости, есть возможность подцепить Сеть (на колодке есть клеммы L1-L3), за которой будет следить панель управления ДЭС и по просадке сетевого напряжения будет сам заводить агрегат. GCR и MCBR (очень похоже на аббревиатуры - generator control relay и main control relay (c на конце, вероятно, означает, что группа контактов нормально закрытая, это распространенная практика))- скорее всего реле с сухими контактами на катушки контакторов (хуже, если на мотор-привода автоматов, но это очень маловероятно).
Нашел схему похожую (не понимаю почему вы сами это не сделали).
У подавляющего большинства нормальных контроллеров ДГУ NO/NC сухих контактов задается либо выполняется в виде трехконтактной группы (NO-COM-NC).
Спасибо. Разобрался. Всё работает.
Схема не та. Всё управление, как Вы и говорили на сухих контактах.
Подцепить сеть нельзя. на фото блока управление ДГУ нет клемм для этого.
