купил терморегулератор REX-C100 без датчика.хочу туда подключить силиконовы нагреватель с встроиным датчиком температуры но в проводах не указан где плюс где минус а на выходе термо----ра есть + и -. просбо помоч.
Здесь надо смотреть сам датчик, если это терморезистор, то он подключается на клеммы 8-9 без разницы что на плюс, а что на минус, если это термопара, то у нее как правило, есть синий (минус) и какой-то провод другого цвета (обычно белый или красный и это плюс). Терморезистор должен быть подходящего сопротивления для терморегулятора.
huranovdima силиконовы нагреватель с встроиным датчиком температуры
Подробнее, пожалуйста: что за нагреватель такой? Тип, марка, описание, тех. характеристики?
huranovdima терморезистор или термопара ?
Скорее всего там терморезистор. Термопара обычно применяется для других целей. Мультиметром надо измерить сопротивление датчика, после чего смотреть описание терморегулятора: там должно быть указано, с каким сопротивлением он работает.
P. S. Прибор REX-C100 - это промышленное изделие КИПиА, обычно работает совместно с датчиками:
huranovdima силиконовы нагреватель с встроиным датчиком температуры
Подробнее, пожалуйста: что за нагреватель такой? Тип, марка, описание, тех. характеристики?
huranovdima терморезистор или термопара ?
Скорее всего там терморезистор. Термопара обычно применяется для других целей. Мультиметром надо измерить сопротивление датчика, после чего смотреть описание терморегулятора: там должно быть указано, с каким сопротивлением он работает.
P. S. Прибор REX-C100 - это промышленное изделие КИПиА, обычно работает совместно с датчиками:
Датчик с сопротивлением 87 кОм должен подойти, хотя утверждать абсолютно точно не стану. При этом надо настроить терморегулятор соответствующим образом.
Подобные регуляторы выпускают разные производители, в нескольких модификациях, и инструкция по настройке может отличаться. Кроме того, как уже было сказано выше, эти приборы заточены под стандартные КИПовские датчики. С нестандартным датчиком - надо пробовать, экспериментировать с настройкой прибора под нужный диапазон температур.
Белый_КотДатчик с сопротивлением 87 кОм должен подойти, хотя утверждать абсолютно точно не стану. При этом надо настроить терморегулятор соответствующим образом.
Подобные регуляторы выпускают разные производители, в нескольких модификациях, и инструкция по настройке может отличаться. Кроме того, как уже было сказано выше, эти приборы заточены под стандартные КИПовские датчики. С нестандартным датчиком - надо пробовать, экспериментировать с настройкой прибора под нужный диапазон температур.
Обзор китайской версии https://mysku.ru/blog/china-stores/60759.html обычно у продавца есть всё отдельно, да и найти на али не проблема
Данные номиналов терморезисторов приводятся при 25 градусах, поэтому мерить надо именно при такой температуре
Я взял Devi Touch. Для теплого пола. Хотел заменить свой. Сейчас в раздумьях...
У существующего один минус - дизайн староват...
Зато из плюсов - часы всегда видны. День недели показывает. Режим работы. И работает!!! без замечаний.
Позарился на описание в инете про Devi Touch... Теперь, когда в руках покрутил, уже дома!!!, желание менять убавилось...
Но при будущем домашнем ремонте надо поменять. Раз купил...
Тёплый пол проще интегрировать в систему климата, если она есть. Обычно там простейший пороговый термостат, а не PID регулятор. Но понтовая коробочка, экранчик по сути для любопытных и цена как за чугный мост. С тем же успехом можно взять народный W1209 за 1.5$ и засунуть в коробочку по вкусу. Все эти режимы у навороченых версий больше для любопытных, чем имеют какое-то практическое применение. Правда это понимаешь потом, когда деньги уже потрачены на игрушку. Слишком много параметров которые надо учитывать, хотя бы конкретное исполнение пола, толщина слоя раствора, плитки и основания, от которого зависит время нагрева до заданой температуры.
Ну коробочку с экранчиком можно кому-нибудь пристроить в процессе работы.
Ну климат штука полезная, когда понимаешь что делаешь, объединив всё на компе намного проще настраивать систему, чем крутить отдельные регулировки, потом то всё само работает.
Про "пристроить" мысли тоже есть...
Климат, предположу, для своего частного дома вещь полезная. А для городской квартиры?
Меня больше про "пристроить" волнует...
Ну продать кому-нибудь в процессе работ, вот пристроиться. Проблема только в стыковке внешнего вида с остальными электроустановочными изделиями, чтобы подошло.
В частном доме климат скорее необходимое, в квартире термоклапана на батареи не окупятся из-за конфигурации системы отопления, только тебе комфорт, впрочем в новых домах с этим уже всё сделано. А вентиляция в любом случае нужна, вариант с рекуператором на вытяжке\притоке весьма неплохая тема.
Настройка и подключение ПИД терморегулятора REX-C100, REX-C400, REX-C700, REX-C900
Подключение терморегулятора REX-C100, REX-C400, REX-C700, REX-C900
Для начала необходимо определить тип управления нагрузкой – SSR (выход постоянного напряжения для управления твердотельного реле) или RELAY (Простое замыкание контактов, максимальный ток 3А, 250V). На одной из сторон терморегулятора есть наклейка, на которой представлена необходимая информация.
Смотрим пункт OUTPUT, в данном случае терморегулятор с выходом SSR. В строке RANGE указаны настройки температурного диапазона и типа датчика по умолчанию, могут быть изменены в процессе настройки. Для подключения понадобится: твердотельное реле, датчик температуры, нагрузка, и сигнализатор (не обязательно). На одной из сторон терморегулятора есть наклейка с описанием контактов для подключения:
1,2 – Источник переменного напряжения 220V;
3,4,5 – Управление нагрузкой (SSR контакты 4+ и 5. RELAY общий 3, нормально замкнутый 3-5, нормально разомкнутый 3-4);
6,7 – Выход на сигнализатор (3A, 250V макс);
8,9,10 – Выходы для подключения датчика температуры. Подключение термопары (K ,J…) производится к контактам 9-, 10+. Термометр сопротивления (Pt100, Сu50…) к контактам 8,9.

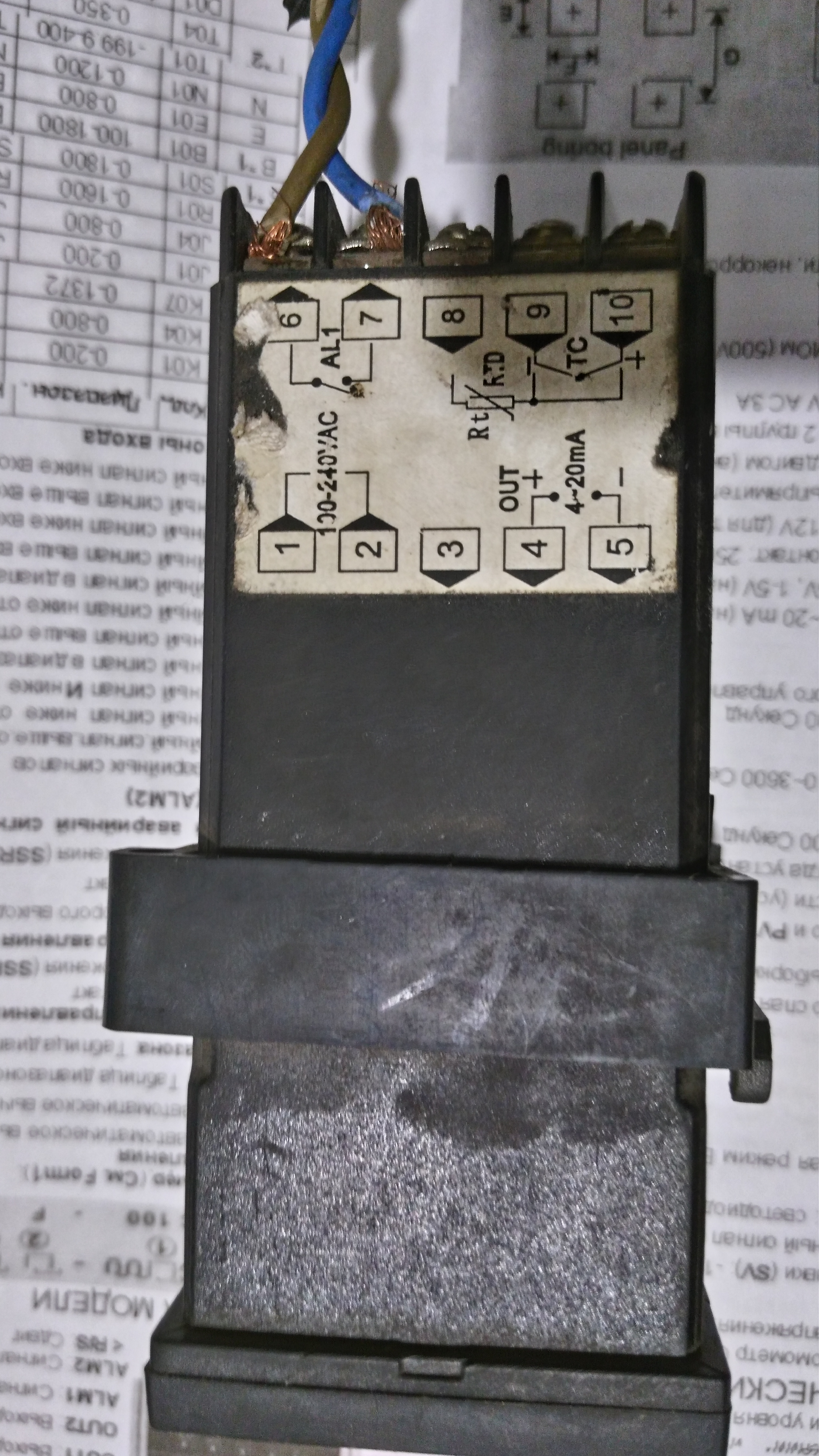

Подключаем компоненты согласно наклейке - должно получиться что-то похожее:
На этом подключение закончено, перейдём к настройке.
Настройка терморегулятора REX-C100:
На дисплее терморегулятора отображаются:
PV – Текущее значение температуры;
SV – Установленное значение температуры
Ниже кнопки меня и навигации
Первоначальная настройка.
Режим настройки температуры уставки (SV)
Из нормального режима отображения SV/PV, нажмите SET для того, чтобы дисплей SV начал мерцать, затем нажмите клавишу < для определения разряда, который будет установлен, затем нажмите клавишу (^) или (v) для установки нужной температуры, далее нажмите клавишу SET снова для возврата в нормальный режим.
Установка параметров
Для установки параметров сигнализатора, автонастройки, констант и т.д. из нормального режима отображения зажмите клавишу SET на три секунды, PV будет показывать символ параметра, а SV будет показывать его значение, далее нажмите клавишу SET для установки значений параметров.
Установка функций
При включенном устройстве, найдите параметр блокировки LOCK в режиме установки параметров и установите его равным 1000, затем нажмите клавишу SET для подтверждения, далее нажмите обе клавиши, SET и < одновременно на 3 сек, дисплей PV отобразит «Cod». При «Cod»=»0000», нажимайте клавишу SET для циклической прокрутки следующих параметров на дисплеях PV и SV:
вот нагреватель
Здесь надо смотреть сам датчик, если это терморезистор, то он подключается на клеммы 8-9 без разницы что на плюс, а что на минус, если это термопара, то у нее как правило, есть синий (минус) и какой-то провод другого цвета (обычно белый или красный и это плюс). Терморезистор должен быть подходящего сопротивления для терморегулятора.
спасибо .но как узнать что там терморезистор или термопара ?
/
а к 4 и 5 клеме можно подключить твердореле SSR-40 DA. входное напрежения 3--32 DC?
Подробнее, пожалуйста: что за нагреватель такой? Тип, марка, описание, тех. характеристики?
Скорее всего там терморезистор. Термопара обычно применяется для других целей. Мультиметром надо измерить сопротивление датчика, после чего смотреть описание терморегулятора: там должно быть указано, с каким сопротивлением он работает.
P. S. Прибор REX-C100 - это промышленное изделие КИПиА, обычно работает совместно с датчиками:
на выходе написано RTD . а на датчике нагревателя сопротивление показывает 87ком .
Подробнее, пожалуйста: что за нагреватель такой? Тип, марка, описание, тех. характеристики?
Скорее всего там терморезистор. Термопара обычно применяется для других целей. Мультиметром надо измерить сопротивление датчика, после чего смотреть описание терморегулятора: там должно быть указано, с каким сопротивлением он работает.
P. S. Прибор REX-C100 - это промышленное изделие КИПиА, обычно работает совместно с датчиками:
Датчик с сопротивлением 87 кОм должен подойти, хотя утверждать абсолютно точно не стану. При этом надо настроить терморегулятор соответствующим образом.
Подобные регуляторы выпускают разные производители, в нескольких модификациях, и инструкция по настройке может отличаться. Кроме того, как уже было сказано выше, эти приборы заточены под стандартные КИПовские датчики. С нестандартным датчиком - надо пробовать, экспериментировать с настройкой прибора под нужный диапазон температур.
спас
Подобные регуляторы выпускают разные производители, в нескольких модификациях, и инструкция по настройке может отличаться. Кроме того, как уже было сказано выше, эти приборы заточены под стандартные КИПовские датчики. С нестандартным датчиком - надо пробовать, экспериментировать с настройкой прибора под нужный диапазон температур.
спасибо попробую настроить
Спасибо за полезную информацию.
Обзор китайской версии https://mysku.ru/blog/china-stores/60759.html обычно у продавца есть всё отдельно, да и найти на али не проблема
Данные номиналов терморезисторов приводятся при 25 градусах, поэтому мерить надо именно при такой температуре
Я взял Devi Touch. Для теплого пола. Хотел заменить свой. Сейчас в раздумьях...
У существующего один минус - дизайн староват...
Зато из плюсов - часы всегда видны. День недели показывает. Режим работы. И работает!!! без замечаний.
Позарился на описание в инете про Devi Touch... Теперь, когда в руках покрутил, уже дома!!!, желание менять убавилось...
Но при будущем домашнем ремонте надо поменять. Раз купил...
Тёплый пол проще интегрировать в систему климата, если она есть. Обычно там простейший пороговый термостат, а не PID регулятор. Но понтовая коробочка, экранчик по сути для любопытных и цена как за чугный мост. С тем же успехом можно взять народный W1209 за 1.5$ и засунуть в коробочку по вкусу. Все эти режимы у навороченых версий больше для любопытных, чем имеют какое-то практическое применение. Правда это понимаешь потом, когда деньги уже потрачены на игрушку. Слишком много параметров которые надо учитывать, хотя бы конкретное исполнение пола, толщина слоя раствора, плитки и основания, от которого зависит время нагрева до заданой температуры.
Системы климата нет... И не надо в квартире.
Да, повелся на "понтовую коробочку и экранчик".
Жизнь учит.
Ну коробочку с экранчиком можно кому-нибудь пристроить в процессе работы.
Ну климат штука полезная, когда понимаешь что делаешь, объединив всё на компе намного проще настраивать систему, чем крутить отдельные регулировки, потом то всё само работает.
Про "пристроить" мысли тоже есть...
Климат, предположу, для своего частного дома вещь полезная. А для городской квартиры?
Меня больше про "пристроить" волнует...
Ну продать кому-нибудь в процессе работ, вот пристроиться. Проблема только в стыковке внешнего вида с остальными электроустановочными изделиями, чтобы подошло.
В частном доме климат скорее необходимое, в квартире термоклапана на батареи не окупятся из-за конфигурации системы отопления, только тебе комфорт, впрочем в новых домах с этим уже всё сделано. А вентиляция в любом случае нужна, вариант с рекуператором на вытяжке\притоке весьма неплохая тема.
Этот почти в любую рамку подойдет. В паспорте большой список ЭУИ. Указаны производители и серии.
Можно и отдельно ставить. Есть своя рамка.
Настройка и подключение ПИД терморегулятора REX-C100, REX-C400, REX-C700, REX-C900
Подключение терморегулятора REX-C100, REX-C400, REX-C700, REX-C900
Для начала необходимо определить тип управления нагрузкой – SSR (выход постоянного напряжения для управления твердотельного реле) или RELAY (Простое замыкание контактов, максимальный ток 3А, 250V). На одной из сторон терморегулятора есть наклейка, на которой представлена необходимая информация.
Смотрим пункт OUTPUT, в данном случае терморегулятор с выходом SSR. В строке RANGE указаны настройки температурного диапазона и типа датчика по умолчанию, могут быть изменены в процессе настройки. Для подключения понадобится: твердотельное реле, датчик температуры, нагрузка, и сигнализатор (не обязательно). На одной из сторон терморегулятора есть наклейка с описанием контактов для подключения:
1,2 – Источник переменного напряжения 220V;
3,4,5 – Управление нагрузкой (SSR контакты 4+ и 5. RELAY общий 3, нормально замкнутый 3-5, нормально разомкнутый 3-4);
6,7 – Выход на сигнализатор (3A, 250V макс);
8,9,10 – Выходы для подключения датчика температуры. Подключение термопары (K ,J…) производится к контактам 9-, 10+. Термометр сопротивления (Pt100, Сu50…) к контактам 8,9.
Подключаем компоненты согласно наклейке - должно получиться что-то похожее:
На этом подключение закончено, перейдём к настройке.
Настройка терморегулятора REX-C100:
На дисплее терморегулятора отображаются:
PV – Текущее значение температуры;
SV – Установленное значение температуры
Ниже кнопки меня и навигации
Первоначальная настройка.
Режим настройки температуры уставки (SV)
Из нормального режима отображения SV/PV, нажмите SET для того, чтобы дисплей SV начал мерцать, затем нажмите клавишу < для определения разряда, который будет установлен, затем нажмите клавишу (^) или (v) для установки нужной температуры, далее нажмите клавишу SET снова для возврата в нормальный режим.
Установка параметров
Для установки параметров сигнализатора, автонастройки, констант и т.д. из нормального режима отображения зажмите клавишу SET на три секунды, PV будет показывать символ параметра, а SV будет показывать его значение, далее нажмите клавишу SET для установки значений параметров.
Установка функций
При включенном устройстве, найдите параметр блокировки LOCK в режиме установки параметров и установите его равным 1000, затем нажмите клавишу SET для подтверждения, далее нажмите обе клавиши, SET и < одновременно на 3 сек, дисплей PV отобразит «Cod». При «Cod»=»0000», нажимайте клавишу SET для циклической прокрутки следующих параметров на дисплеях PV и SV:
