Замена вилки на электроплите Ладога 4(3)
 MateoriyVolk
(0.00) |
Всем добрых вечеров.
После ремонта кухни потребовалась замена вилки на электроплите т.к. была заменена розетка для плиты.
Ремонт делали мастеровые люди, замену вилки не обговаривали (да если честно я и забыл про неё).

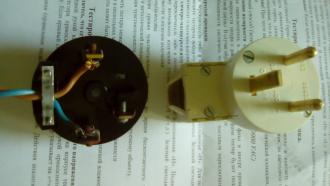

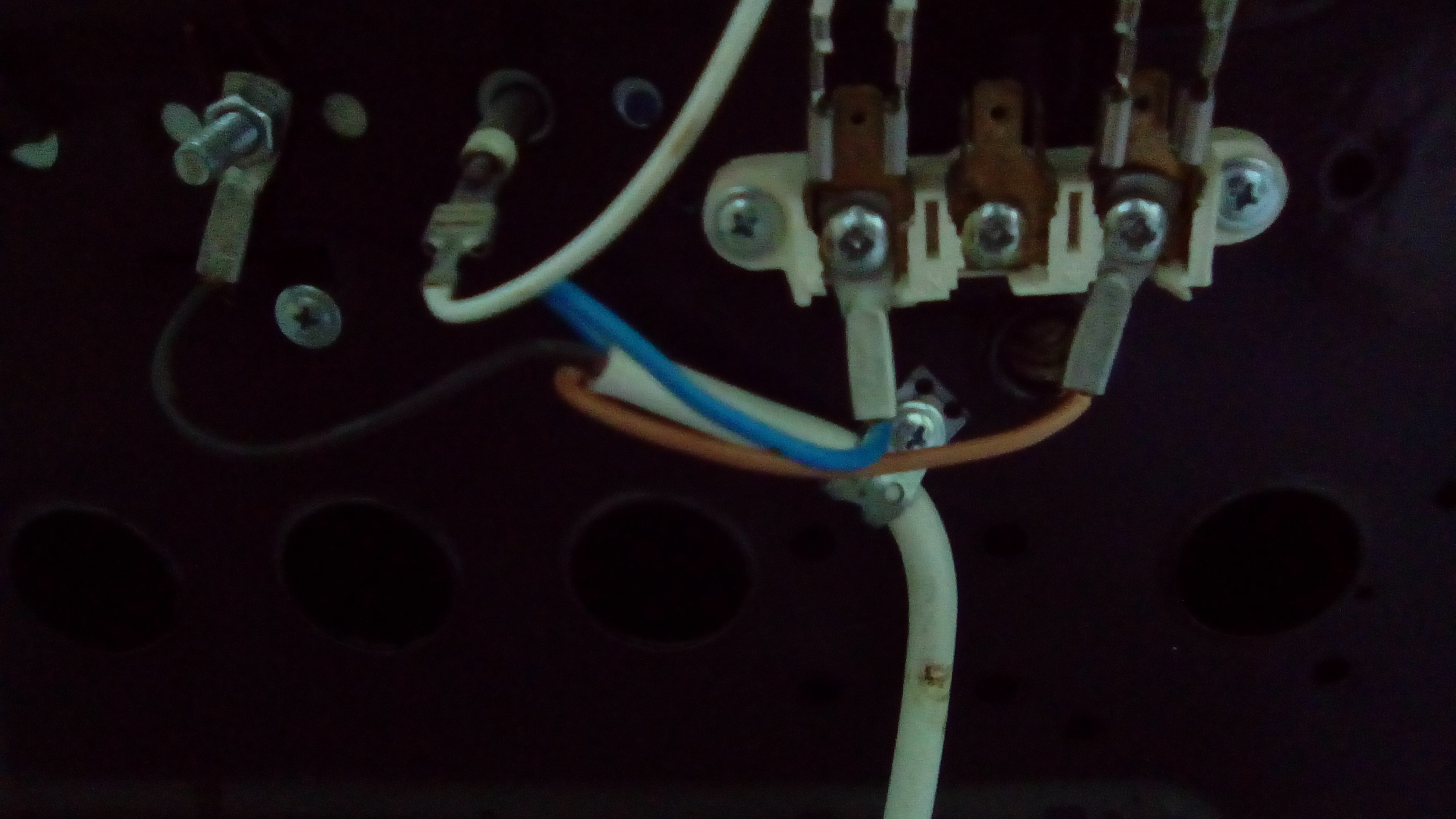

Старая розетка была 4-х контактная, причем использовалось всего два контакт (на фото видно). От плиты к вилке идут три жилы провода, один заглушен (земля видимо) - на фото он черного цвета.
Подскажите, как правильно подключить контакты.
Проблема в том, что квартира находится далеко от города и рядом электриков нет, а вызывать дороговато.
|
|
Фактически, это не розетка а контактный расцепитель/размыкатель
Круглые контакты - Фаза и Ноль - 220 В - Питание
Плоский контакт - Земля - Заземление
Это очень плохо: плиту без заземления включать и эксплуатировать нельзя!

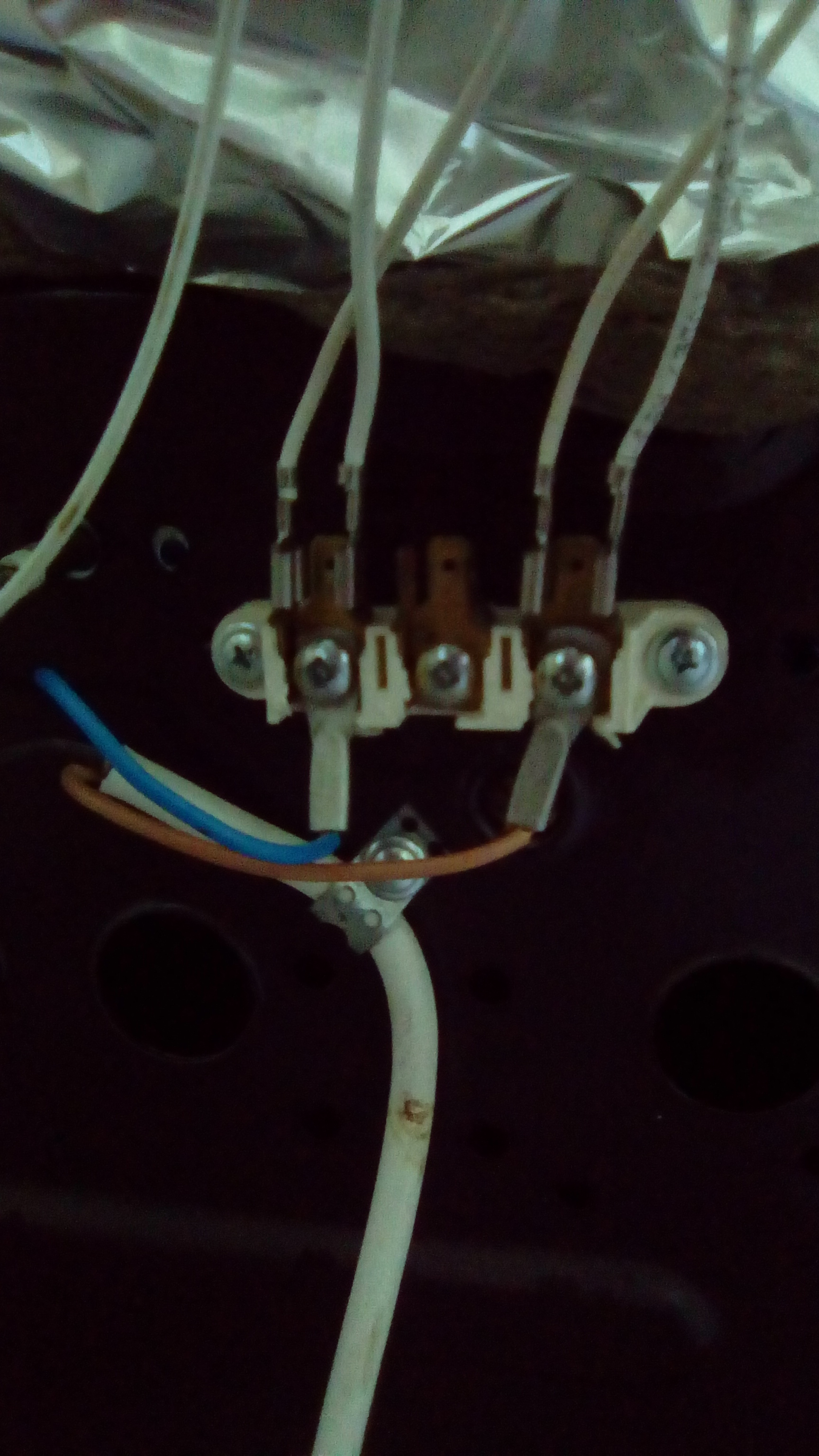

И ещё немаловажное замечание: на фото видно, что жилы кабеля тонкие. Надо бы кабель от плиты заменить на кабель 3х6 мм кв. И лучше КГ, а не ПВС.
Ну 6 квадратов это перебор, 4 хватит, бош\сименс и электролюкс на свои изделия в 3,5кВт ставят 2,5 квадрата в пластике, похоже термостойкий, но в меру. Из доступного нашего КГ лучше , ПВС плывёт при нагреве
по нормам 6
по нормам 6
Посмотрел мануал по этой жуткой конструкции, да 6, поскольку там нет переключателя ограничивающего нагрузку и можно всё включить разом, будет 7кВт.
Только судя по фотке, она работала до этого на сопливом хвосте и ничего не случилось, хотя это и странно. И хвост похоже родной, судя по разделке на клеммнике, что ещё больше удивляет. Больше похоже на изделие гаражного типа нежели на заводское. Хотя знаю людей которые в своё время занимались подобным производством под заказ застройщика, делали откровеный хлам, но получали за это деньги.
И ещё немаловажное замечание: на фото видно, что жилы кабеля тонкие. Надо бы кабель от плиты заменить...
Провода внутри плиты, которые идут на комфорки, тоже тонкие. Кажется, еще тоньше, чем питающий провод. Их тоже менять нужно.
Нет, не нужно. Там всё в порядке.
Подводящий провод не думаю что "родной" - посмотрите, как он зафиксирован! Перфолентой и шурупом для тонких пластин.
Провода внутри плиты, которые идут на комфорки, тоже тонкие. Кажется, еще тоньше, чем питающий провод. Их тоже менять нужно.
