Электрогильотина (маленькая)
 Femidko
(1.00) |
Добрый день!
Мастерю станочек для нарезания тонкой проволоки (0.3 мм). Сначала сделал сетка+нож мясорубки. Но результат не устраивает. Хочу сделать что-то наподобие гильотины с электроприводом. Облазил рынок, магазины. Но, ничего не нашел, что можно использовать в качестве толкателя (тянутеля). Спрашивал электромагниты, электрозамки, соленоиды. Придумал использовать "соленоид" от электрозамка автомобиля. 12В взял от блока питания компьютера. Но, то ли моторчик в этом "соленоиде" слабоват, то ли силы тока не хватает от БП, он не может вытолкнуть даже если немного придерживать пальцем. Есть еще втягивающее реле в стартере, но боюсь могут возникнуть такие же проблемы.
Подскажите пожалуйста, что можно было бы использовать для моих целей, в каких устройствах распространены такие электромагниты, чтобы было бюджетно найти (например Б/У) и, желательно на 220В?
Основной параметр - бюджет.

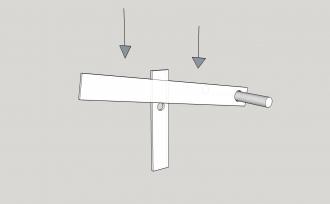

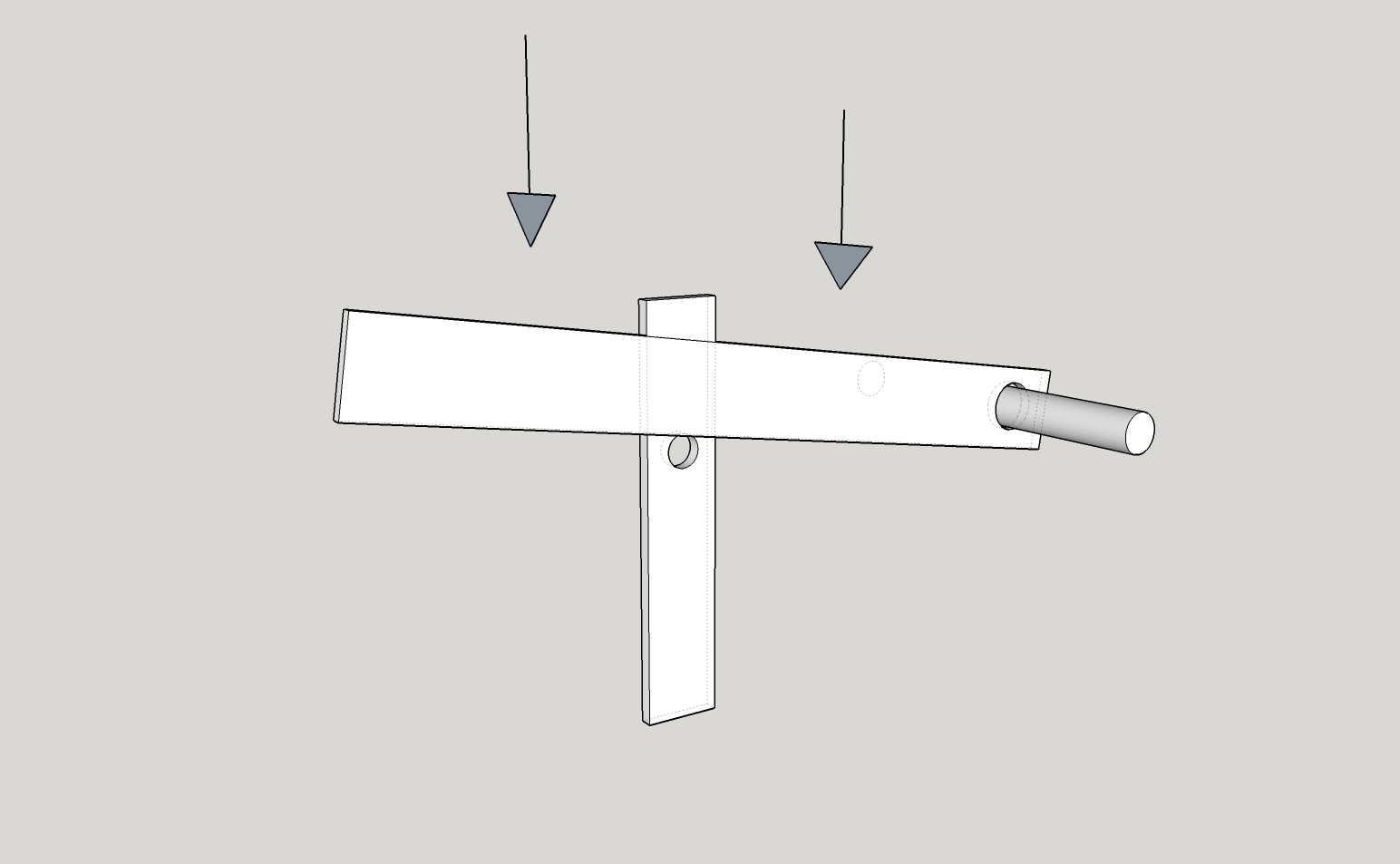

Проволока 0.3 мм. Перерезать ее будут две пластинки Р6М5 (150м Х 30мм), прижатые друг к другу с небольшим усилием. Выбор места приложения толчка решает проблему мощности и смещения.
|
|
Какая должна быть Частота Колебания Ножа ?!...
Если постоянная, то можно попробовать применить
Эл. Двигатель / Редуктор / Диск с отверстиями для Выступающей Оси Ножа
Отверстия позволяют менять Частоту Колебаний Ножа...
Не две пластины, а одна +эксцентрик + мотор-редуктор + механизм подачи проволоки.
Благодарю за ответы!
Частота - все зависит от скорости двигателя, который проволоку накручивает. Сейчас это примерно 1 раз в 1-2 сек. Постоянная.
Хотелось бы сделать с электромагнитом. Но, если рассматривать вариант с эксцентриком - можно ли сделать импульс на нож коротким? Чтобы движение ножа вниз-вверх занимало, скажем, 1/10 от полного оборота шкива? Как быстро будет стираться эксцентрик/нож? Можете ли подсказать ссылки на варианты исполнения?
Токарного станка нет под рукой. Все делаю "на коленке" . Если что, шкив синхронизированный уже есть. Вот то, что уже сделал (вариант с мясорубкой)
По моему все очень просто.....вот смотри.
Берем двигатель от трапеции автомобиля (привод щеток лобового стекла)
Движок 12 вольт.....уже с редуктором. Тяговая характеристика дикая.......руками не остановишь, руки оторвет.
Дальше ставим регулятор оборотов
Вот такой
http://www.electronshik.ru/item/modul-rp124-regulyator-moshchnosti-s-shim-1048144
и используем блок питания
http://www.electronshik.ru/item/adapter-nb70w-1370631
Все.
Дальше привод хоть на нож хоть на резак....да по фигу как вы это сделаете. Это уже механика а не электрика.
Этот станок 2,5 мм проволоку порвет, в легкую.
Современные электроножницы по металлу, не стригут, а пробивают множество перекрывающих друг друга мелких отверстий.
Для такой тонкой проволоки Ваша конструкция не подойдёт - смятие обеспечено. По Вашему эскизу работают станки для рубки сортамента (прут, уголок), их привод основан на маховиковике с кривошипом. Не думаю, что электромагнит сможет обеспечить необходимое усилие.
Чтобы уменьшить усилие, нужно уменьшить площадь реза.
Могу предложить такую идею. Берем за основу кабелерез, например, типа CA-22 King TTC (сам таким пользуюсь).
Закрепляем одной ручкой на станине, второй ручке делаем привод. В идеале - пневматика, но и тяговый или тормозной электромагнит думаю, справятся - можно поэкспериментировать с усилием и длиной хода и подобрать подходящий.
