Принципиальная электрическая схема

Gigo
(3.00)

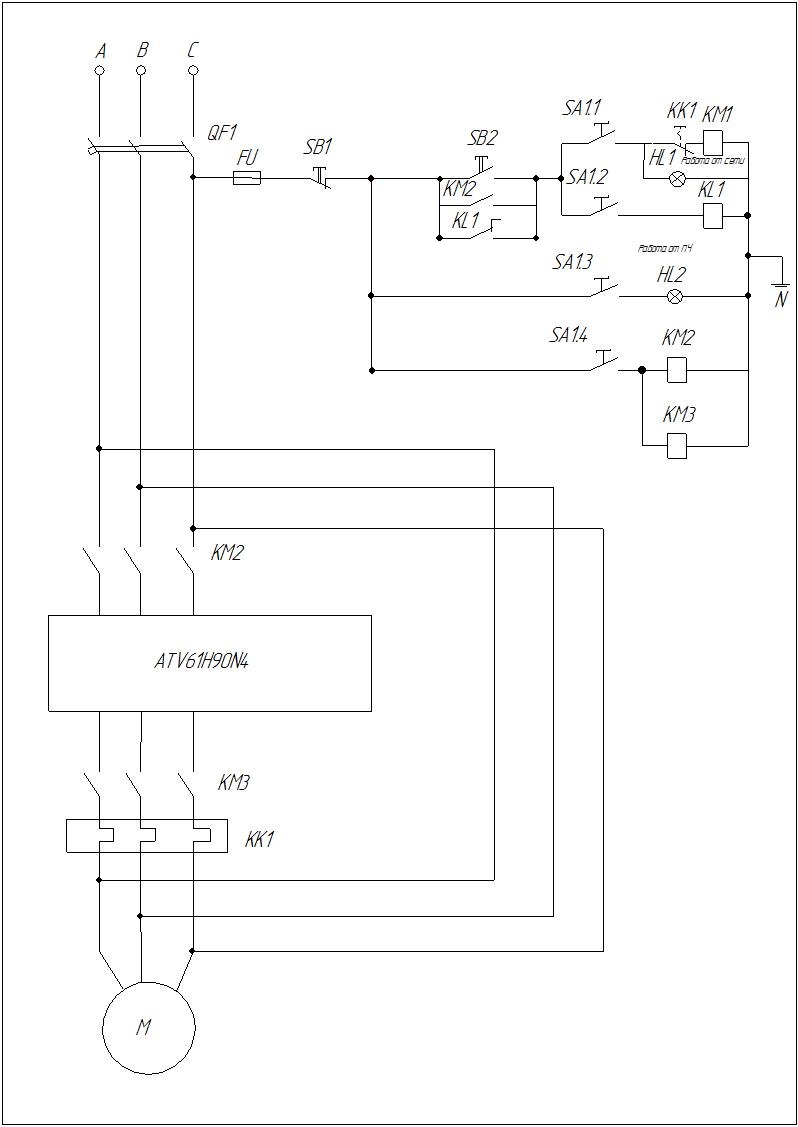

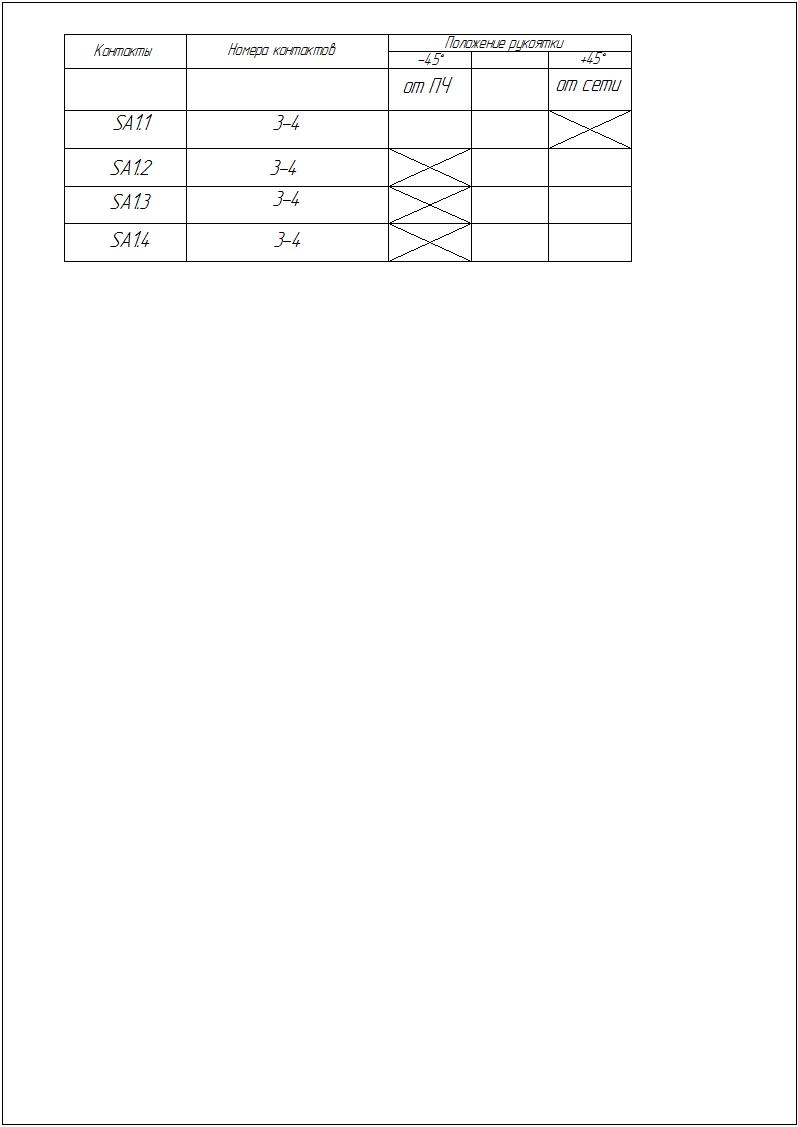

Правильно ли построена данная принципиальная электрическая схема?

Эксперт клуба

White_Cat (6838)

23 мая 2016, 22:46

Gigo Правильно ли построена данная принципиальная электрическая схема?

Неправильно.

Gigo (3)

23 мая 2016, 23:17

а что именно неправильно?

Gigo (3)

23 мая 2016, 23:24

подскажите пажалуйста что нужно исправить и как правильно сделать

Эксперт клуба

White_Cat (6838)

24 мая 2016, 12:47

Gigoкак правильно сделать

Например так, простейший вариант. Чтобы было совсем корректно, нужно, чтобы КМ2 срабатывал позже, чем КМ3, т. е. надо добавить реле времени.

Отредактировано.

Gigo (3)

24 мая 2016, 20:25

Благодарю

Эксперт-электрик

AVR77 (59)

24 мая 2016, 21:14

Gigo Правильно ли построена данная принципиальная электрическая схема?

Рекомендую посмотреть здесь: http://naladchik2006.narod.ru/ARHIV/ATV.files/ATV61_Ruk_po_ust2.pdf
Вдруг будет полезно...
