Проектирование СКИПА для загрузки цемента
 CH303
(0.00) |
Добрый день, уважаемые пользователи форума!
Прошу прощения, если выбрал не тот раздел для этой темы.
Есть задание по созданию электрической цепи для СКИПа, помогите пожалуйста разобраться
Вот само задание:

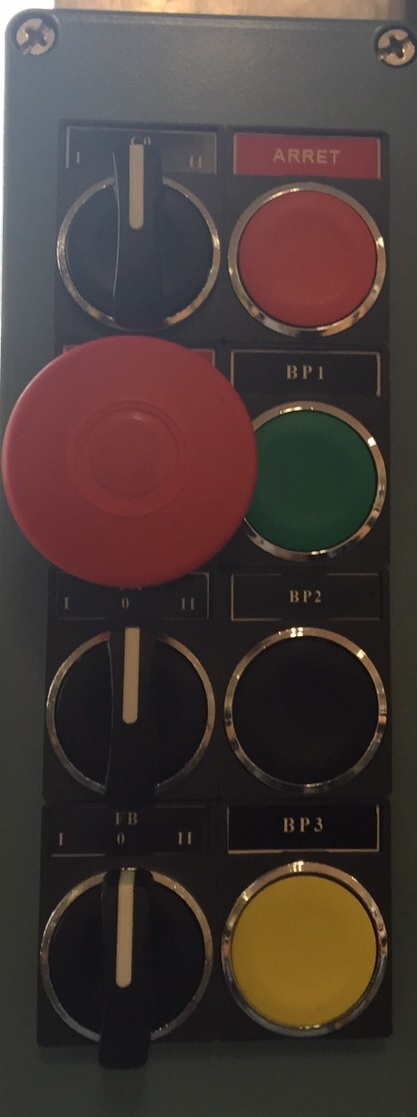

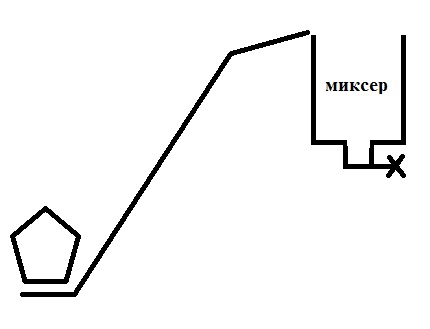

1. Для загрузки/разгрузки миксера цементной смесью применяется СКИП. Он двигается по наклонной плоскости, которая оснащена рельсами.
2. Силовая цепь (230 В, 3ф)
СКИП включается благодаря двигателю М1 (короткозамкнутый ротор) 230/400 В, 50 Гц, охлаждается внешним вентилятором, который работает от двигателя М2 с прямым соединением 133 В / 230 В 50 Гц
Для снижения пусковых токов М1 двигатель сначала включается на соединение "Звезда" на 3 с, затем переключается на соединение "треугольник".
Двигатель М1 должен работать в двух направлениях.
Размыкающий выключатель(включающий предохранители) должен обесточивать всю установку. Также должны быть предусмотрены дополнительные защита от КЗ и перегрузки
3. Контрольная цепь (230 В)
Только два режима работы скипа:

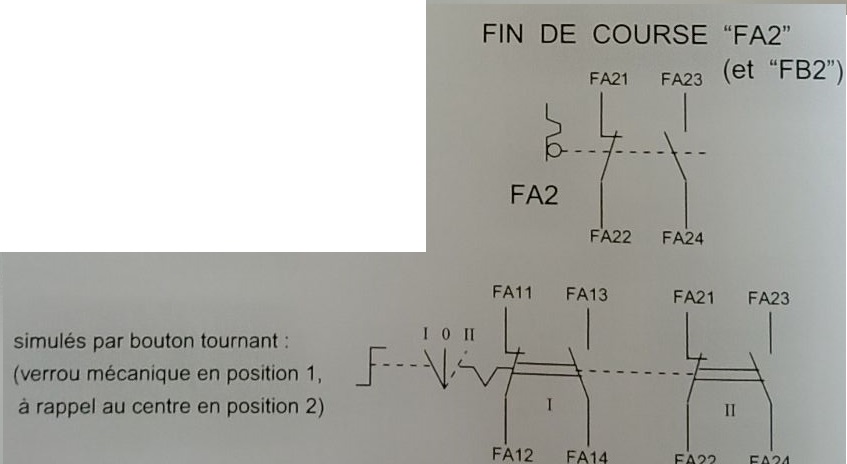

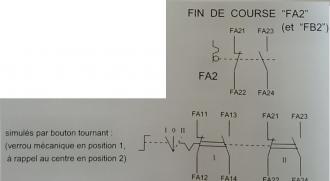

С01 Первый режим(ручной): При нажатии кнопки ВР1, СКИП поднимается вверх и останавливается наверху наклонной плоскости (сенсор ФА2)
При нажатии кнопки ВР2, СКИП спускается вниз и останавливается внизу наклонной плоскости (сенсор ФБ2)
С02. Второй режим(автоматический): при нажатии ВР1, СКИП поднимается наверх и ждет наверху, после 5 секунд ожидания (разгрузка), СКИП спускается вниз и останавливается в нижней точке.
Общие условия:
В случае аварии, мы должны иметь возможность остановить СКИП нажав кнопку СТОП
М2 должен работать пока М1 работает и после остановки М1, еще 10 секунд.
4. Сигнализация (230 В)
Лампы Х1 - Вверх, Х2 - вниз, Х3 - вентилятор, Х4 - , Х5- соединение звезда, Х6 - соединение "Треугольник"

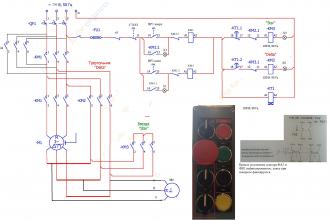

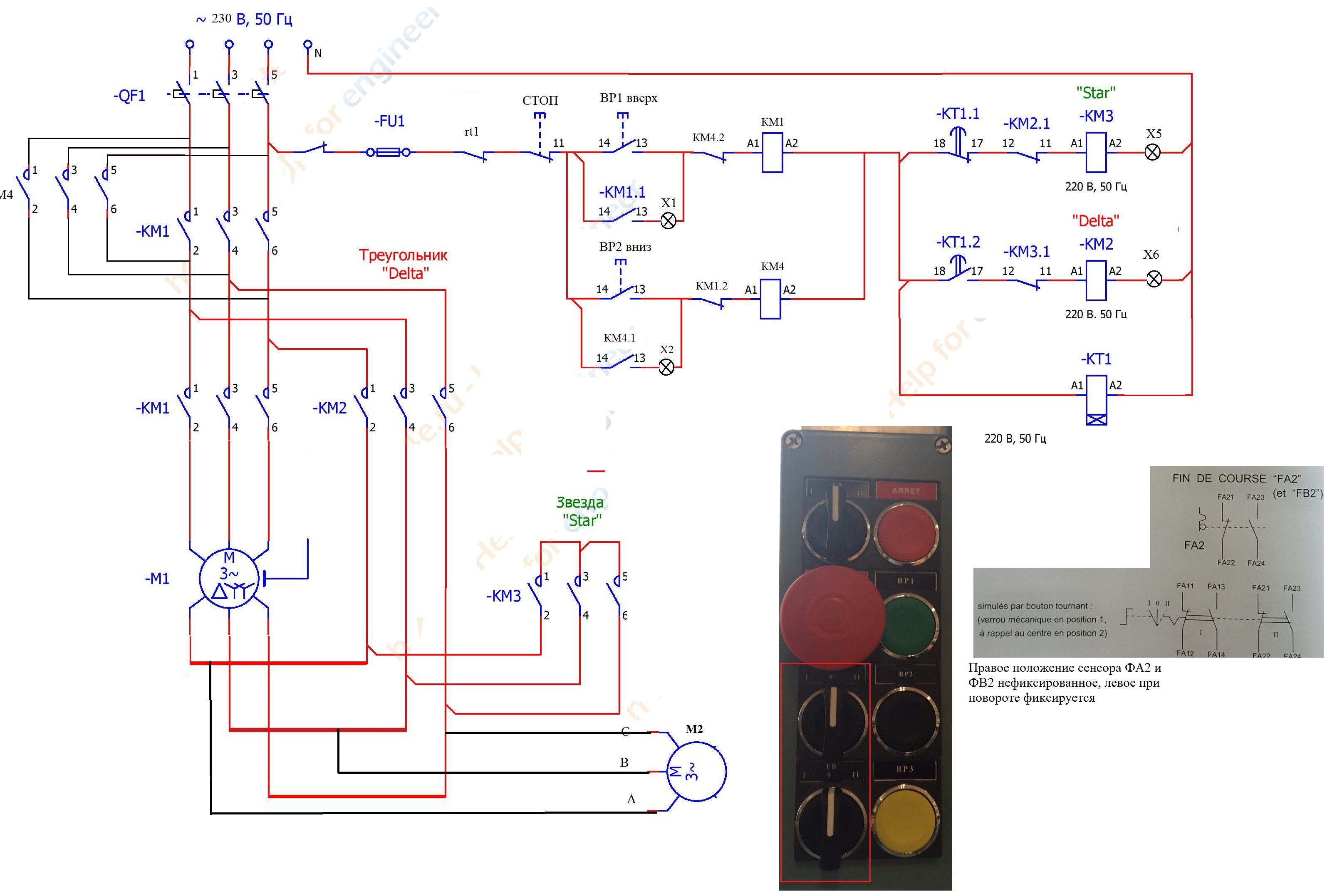

Помогите пожалуйста разобраться, как сделать сенсоры, вентилятор(М2) и автоматический режим. Как сказал преподаватель, контакты и реле с задержкой по времени в нашем случае должны быть использованы для авт режима, переключения обмоток и охлаждения(вентилятор М2)
Заранее спасибо за помощь!
|
|
Если используется трос
Обязательно датчик натяжение троса.
Обязательно доп аварийный концевик вверху
положение скипа вверх/низ либо бесконтактные ли механические
Проще реализовать на программируемом реле.
