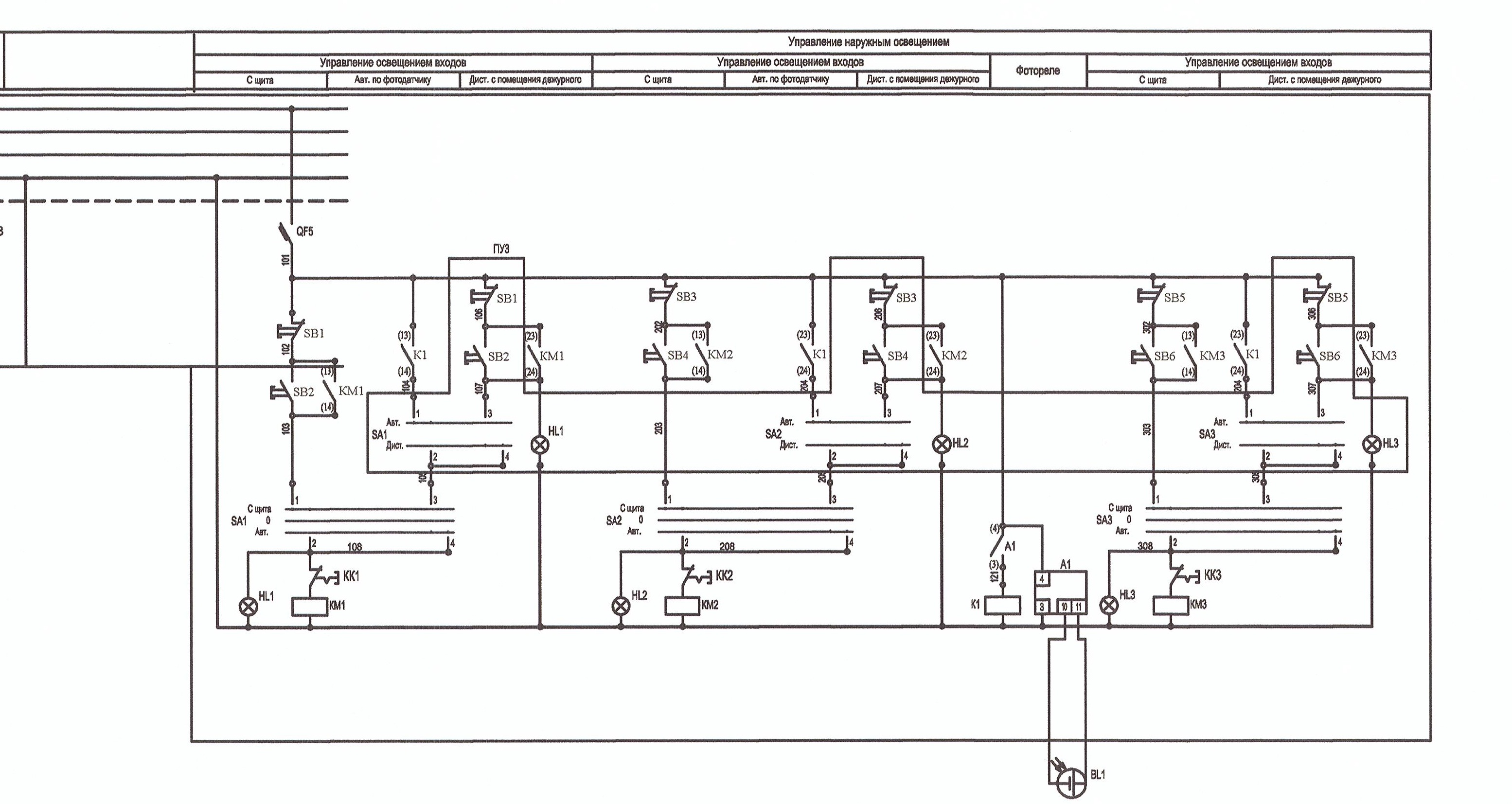

Как следует из описания, это схема управления наружным освещением. Схема состоит из трёх отдельных групп светильников (силовые цепи не показаны).
Освещением можно управлять тремя способами:
1. Вручную с щита управления (в котором расположена данная схема)
2. Автоматически, по уровню наружной освещенности (включение в темное время)
3. Вручную, дистанционно, из помещения дежурного диспетчера.
БОльшая часть элементов ручного управления размещаются в пульте дежурного. На схеме он обозначен контуром "ПУЗ", и соединяется с щитом управления контрольным кабелем с кучей проводов.
С щита управления можно блокировать пульт дежурного.
На пульте и щите установлены индикаторные лампы, - их свечение указывает на работу соответствующей группы.

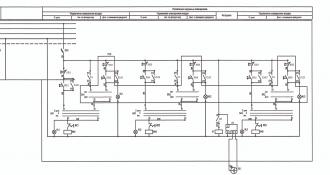

Как следует из описания, это схема управления наружным освещением. Схема состоит из трёх отдельных групп светильников (силовые цепи не показаны).
Освещением можно управлять тремя способами:
1. Вручную с щита управления (в котором расположена данная схема)
2. Автоматически, по уровню наружной освещенности (включение в темное время)
3. Вручную, дистанционно, из помещения дежурного диспетчера.
БОльшая часть элементов ручного управления размещаются в пульте дежурного. На схеме он обозначен контуром "ПУЗ", и соединяется с щитом управления контрольным кабелем с кучей проводов.
С щита управления можно блокировать пульт дежурного.
На пульте и щите установлены индикаторные лампы, - их свечение указывает на работу соответствующей группы.
Спасибо Сергей Эдуардович! Принцип я понял, но электр. схема будет работать?
В топике спрашиваете "по какому принципу?", теперь, что принцип Вам понятен...
Это только часть схемы. В этой части ошибок не заметил.
Небольшая проблема - 16 проводов в контрольном кабеле, соединяющем щит и пульт дежурного.
Несущественная проблема - для одного из наиболее распространенных контрольных кабелей три жилы "про запас"))
Спасибо за ответы!!!
