Схема шляпная. Что имеется ввиду понять можно, но отрисовано совсем топорно. Спецуха с тем, что отрисовано немного не согласуется... Нормально... Студэнт рисовалъ. Фрилансеръ
Интересно, что предполагалось использовать в качестве жилы РЕ, в СИП-е - "двужилке"
ГеополисСпецуха с тем, что отрисовано немного не согласуется
Один из самых распространённых "косяков" в проектах. В таких случаях либо принимал схему как документ высшего приоритета (там конечно, обычно тоже "косяки", но большинство - художественно-оформительского характера, понять, что же должно быть, как правило, можно), либо действовал по принципу "какое решение дороже - то и забиваем, на более дешёвый вариант всегда можно откатиться, а вот наоборот - проблематично".
СИП. Иначе говоря, самонесущий изолированный провод. Назначение – передача электроэнергии в воздушных электрических сетях. Хотя если верить схеме, изображен участок кабельной линии.
ГеополисПонятно, что это только на фазы имелось ввиду, но нули-то почему забыли...
Это уже даже за "косяк" можно не считать, настолько часто встречается.
Юрий Михайлович, вы щитовик по роду деятельности?
ГеополисПричем на 320А
А вот контакторы ПМ12-100100, согласно имеющемуся на руках каталогу КЗЭАП, держат 100А по категории АС-3. Даже если принять для случая АВР категорию АС-1, то это всё равно 125А максимум (по табл. 4), что никак не тянет ни на 320, ни на 400А.
Вот за это проектировщику уже можно прищемить фаберже. Лучше бы просто написал в квадратике "блок АВР 400А", или что-то подобное.
ГеополисЯ реально предлагаю начать их просто калечить. Опрессовывать пальцы в алюминиевые наконечники... Ломать руки...
не поможет похоже,ибо голову надо включать, когда чертишь,а они ее либо не включают,либо там нет никакой информации по данной тематике : : :три фазы ему на стул притянуть
Схема шляпная. Что имеется ввиду понять можно, но отрисовано совсем топорно. Спецуха с тем, что отрисовано немного не согласуется... Нормально... Студэнт рисовалъ. Фрилансеръ
Интересно, что предполагалось использовать в качестве жилы РЕ, в СИП-е - "двужилке"
Один из самых распространённых "косяков" в проектах. В таких случаях либо принимал схему как документ высшего приоритета (там конечно, обычно тоже "косяки", но большинство - художественно-оформительского характера, понять, что же должно быть, как правило, можно), либо действовал по принципу "какое решение дороже - то и забиваем, на более дешёвый вариант всегда можно откатиться, а вот наоборот - проблематично".
Самое время начинать крестовый поход супротив проектантов безмозглых и ленивых. Пусть крематории вновь задымятся.
Жёстко.
СИП. Иначе говоря, самонесущий изолированный провод. Назначение – передача электроэнергии в воздушных электрических сетях. Хотя если верить схеме, изображен участок кабельной линии.

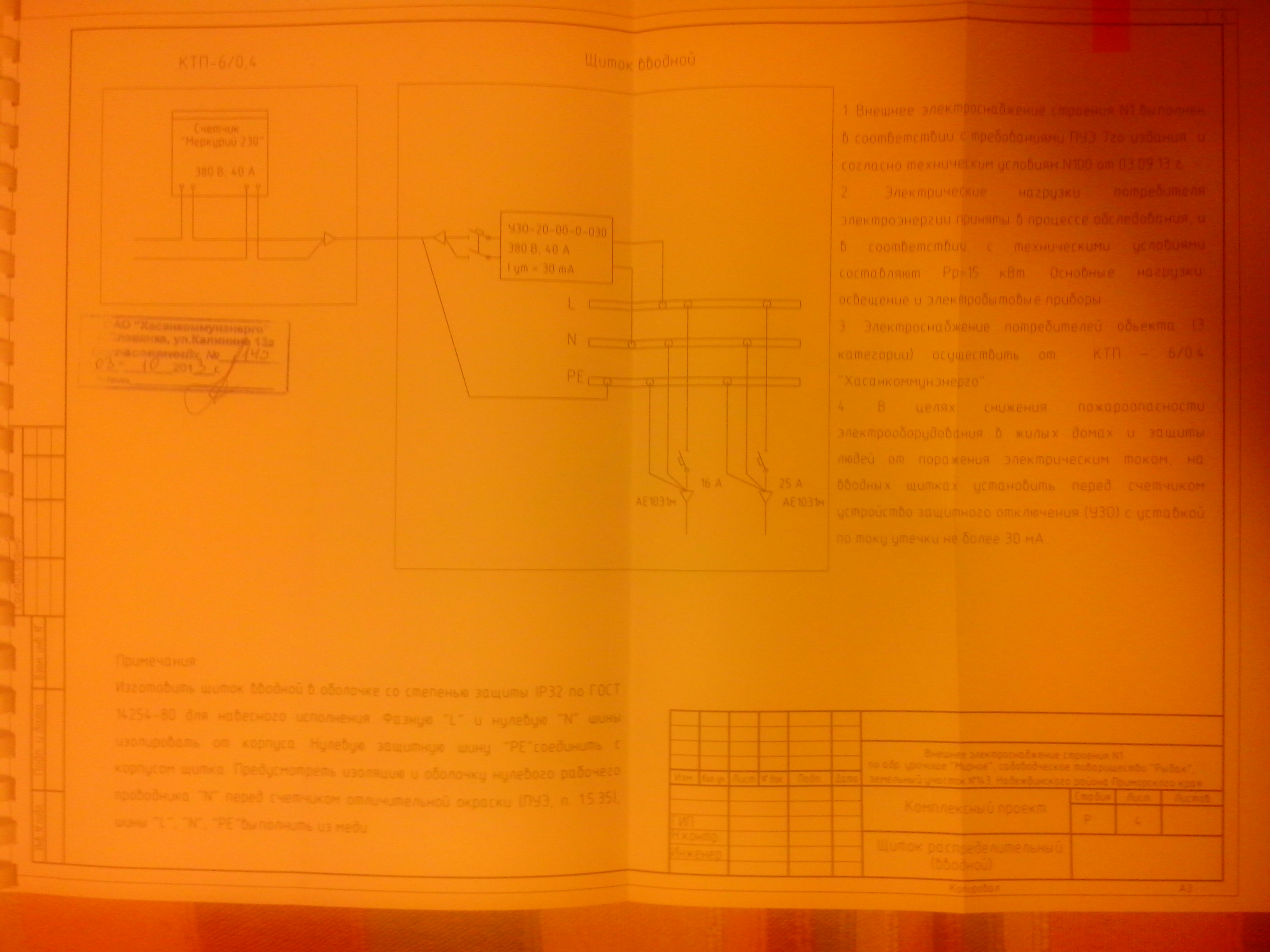

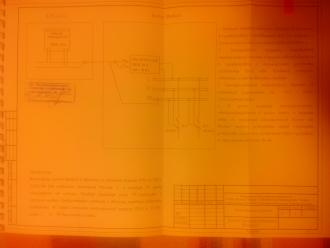

Только что получил схемку к заявке на изготовление щита АВР)))
Питающие линии по 6 проводов) Понятно, что это только на фазы имелось ввиду, но нули-то почему забыли...
Три рубильника, хотя один из них должен быть автомат... Причем на 320А
Это уже даже за "косяк" можно не считать, настолько часто встречается.
Юрий Михайлович, вы щитовик по роду деятельности?
А вот контакторы ПМ12-100100, согласно имеющемуся на руках каталогу КЗЭАП, держат 100А по категории АС-3. Даже если принять для случая АВР категорию АС-1, то это всё равно 125А максимум (по табл. 4), что никак не тянет ни на 320, ни на 400А.
Вот за это проектировщику уже можно прищемить фаберже. Лучше бы просто написал в квадратике "блок АВР 400А", или что-то подобное.
А как вам такой расклад?
Мы всем потихоньку промышляем. Щитовой участок - это совсем для души.
Я реально предлагаю начать их просто калечить. Опрессовывать пальцы в алюминиевые наконечники... Ломать руки...
Посодють. А потом, сие скорее моральный долг и обязанность тех, кто потом со всей этой спроектированной лабудой живёт.
не поможет похоже,ибо голову надо включать, когда чертишь,а они ее либо не включают,либо там нет никакой информации по данной тематике
Только расстрелы...
я начал бы с "в ухо". если после третьего удара в глазах не появится намек на понимание, то тогда уже в морг....
