"ПКС" рубильника

Эксперт клуба

Ситуация следующая:
У меня заказывают поставку и монтаж около сотни модульных распределительных боксов, на вводах в эти щиточки по спецификации:
1.2. Автоматич. выкл. 80-100 А (разъединитель) шт 92 тип определить проектом по токам КЗ и селективности
Щиты питаются с шинопровода. Проекта мне не дают, в принципе мне он нафиг и не нужен, потому как эти щиты вне границы проектирования.
Заказчику говорю - на ввод нужно ставить рубильник, посчитаю все на ABBшном OT100F3, на что мне отвечают: проектировщики рубильник ставить запрещают, ибо ток короткого замыкания получается больше "ПКС" рубильника (у ОТ условный ток короткого замыкания по документам 16,5кА, а там, допустим, после шинопровода и 5 метров подводящего кабеля - 25-30кА, хотя проекта не видел, мне его не дают, и вообще странные цифры после кабеля-то). Питание на щиты с шинопровода снимается через отводной блок, где стоит NSX на 100А c ПКС 50кА. Ставить в пластиковый модульный бокс что-либо (а они говорят об автоматах) с ПКС больше 15кА считаю апогеем расточительства. Правомерны ли требования проектировщиков?
Есть ПУЭ 3.1.3, который в числе прочего гласит, что "Допускается установка аппаратов защиты, нестойких к максимальным значениям тока КЗ, а также выбранных по значению одноразовой предельной коммутационной способности, если защищающий их групповой аппарат или ближайший аппарат, расположенный по направлению к источнику питания, обеспечивает мгновенное отключение тока КЗ, для чего необходимо, чтобы ток уставки мгновенно действующего расцепителя (отсечки) указанных аппаратов был меньше тока одноразовой коммутационной способности каждого из группы нестойких аппаратов, и если такое неселективное отключение всей группы аппаратов не грозит аварией, порчей дорогостоящего оборудования и материалов или расстройством сложного технологического процесса."

У ABB ничего не сказано про ОПКС...

Есть НТП Проектирование силовых электроустановок 6.7. "Допускается установка аппаратов защиты, нестойких при максимальных токах КЗ, но при этом нестойкие аппараты должны быть защищены ближайшим вышестоящим автоматическим выключателем. Такой выключатель может защищать сразу несколько нестойких аппаратов защиты (группу).При установке нестойких аппаратов защиты должны выполняться следующие требования:- защищающий нестойкие аппараты автоматический выключатель должен быть стойким при максимальных токах КЗ за защищаемыми аппаратами;- защищающий автоматический выключатель должен иметь отсечку без выдержки времени;- ток срабатывания этой отсечки должен быть меньше, чем ОПКС защищаемых автоматических выключателей и меньше, чем наибольшая отключающая способность защищаемых предохранителей;- неселективное отключение всей группы защищаемых аппаратов не должно вызывать аварию или другие недопустимые последствия."

Может кто в курсе?

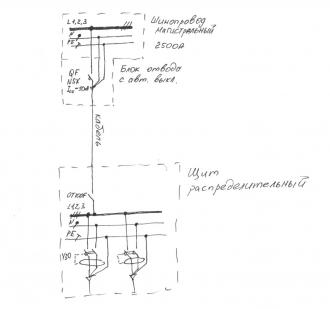

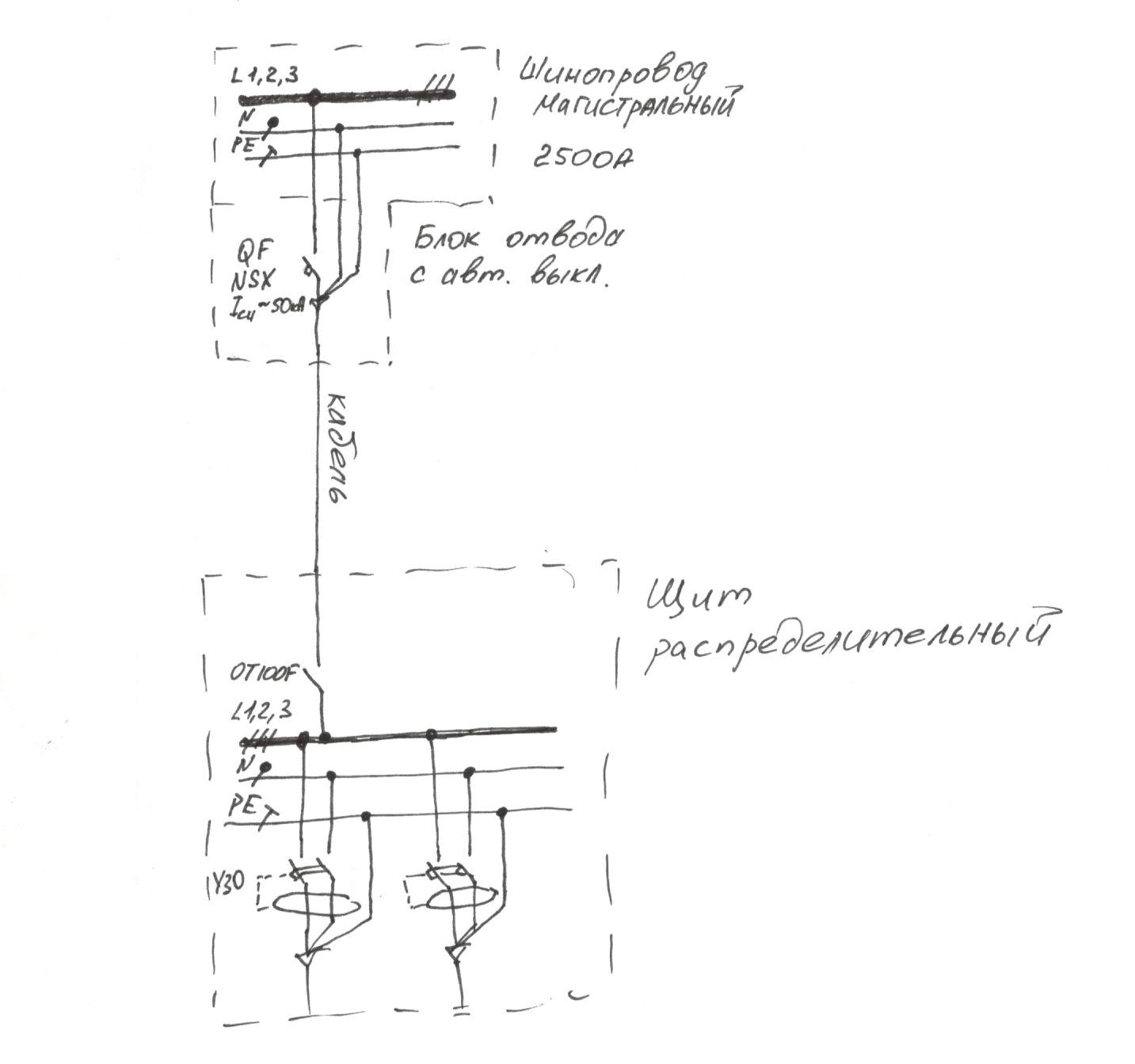

Схему набросал на листочке чисто для понимания о чем речь.

Тема сообщения:

Текст сообщения:

У ABB ничего не сказано про ОПКС...

Есть НТП Проектирование силовых электроустановок 6.7. "Допускается установка аппаратов защиты, нестойких при максимальных токах КЗ, но при этом нестойкие аппараты должны быть защищены ближайшим вышестоящим автоматическим выключателем. Такой выключатель может защищать сразу несколько нестойких аппаратов защиты (группу).При установке нестойких аппаратов защиты должны выполняться следующие требования:- защищающий нестойкие аппараты автоматический выключатель должен быть стойким при максимальных токах КЗ за защищаемыми аппаратами;- защищающий автоматический выключатель должен иметь отсечку без выдержки времени;- ток срабатывания этой отсечки должен быть меньше, чем ОПКС защищаемых автоматических выключателей и меньше, чем наибольшая отключающая способность защищаемых предохранителей;- неселективное отключение всей группы защищаемых аппаратов не должно вызывать аварию или другие недопустимые последствия."

Может кто в курсе?
Схему набросал на листочке чисто для понимания о чем речь.

Код видео:

Фото:

Единовременный объем загружаемых файлов не должен превышать 20Мб

Эксперт клуба

LightWay (9378)

14 августа 2014, 01:42

На ночь глядя погружаться в тему уже бошка не варит, но что мешает вместо рубильников в щиточки воткнуть ПВР (предохранители-выключатели-разъединители). У них ток КЗ - до 50кА...

Эксперт клуба

Геополис (5883)

14 августа 2014, 02:40

Эксперт клуба

Геополис (5883)

14 августа 2014, 02:48

Щит модульный) ПВР не влезет.

Эксперт клуба

LightWay (9378)

14 августа 2014, 08:20

Мона заказать оригинальный под ПВР + модульку.
При текущем положении дел у мелких производителей за заказ на сотню щиточков они еще и поборются((

Эксперт клуба

Геополис (5883)

-1

14 августа 2014, 10:17

Каедру они хотят, хоть ты тресни.

Кто еще выскажется? Может Согласуй?

Эксперт клуба

mike (2020)

14 августа 2014, 12:30

Каке-то требования у заказчиков странные, Может нафиг такой заказ, во избежании приключений на свой зад?
Либо тупо договор с проектом, по которому делать и пофиг что он кривой.

Эксперт клуба

Геополис (5883)

14 августа 2014, 12:47

Заказчик стратегический. Нафиг не получится. Проекта нет. Сделаю исполнительную - пойдет за проект.

Эксперт клуба

electric63ru (671)

14 августа 2014, 18:05

ГеополисСитуация следующая:
Правомерны ли требования проектировщиков? Может кто в курсе?

Да,правомерны! Заказчик всегда прав!!!
Если заказчик не прав, не работайТЕ, или доказывайТЕ свою правду, но когда докажеТЕ - он не захочет с ВАМИ работать...
спросиТЕ у кого хоТИТЕ..ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх

Господин Никулин! К незнакомым людям в приличном обществе принято обращаться на ВЫ? остальное - в личке, т.к. сюда могут забрести Дамы и будет неприлично
С приветом,
Модератор

Эксперт клуба

Dronnn (1300)

14 августа 2014, 18:26

electric-63

ГеополисСитуация следующая:
Правомерны ли требования проектировщиков? Может кто в курсе?

Да,правомерны! Заказчик всегда прав!!!
Если заказчик не прав, не работай, или доказывай свою правду, но когда докажешь - он не захочет с тобой работать...
спроси у кого хочешь...жжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжж

Заказчик прав, пока не нарушает ПУЭ.

Эксперт клуба

electric63ru (671)

14 августа 2014, 18:29

DronnnЗаказчик прав, пока не нарушает ПУЭ.

тут речь не про это идёт... Тут заказчик хочет больше чем написано в ПУЭ - где нарушения?

Эксперт клуба

Геополис (5883)

14 августа 2014, 18:50

Заказчик хочет, чтобы все было по правилам.

electric-63

ГеополисСитуация следующая:
Правомерны ли требования проектировщиков? Может кто в курсе?

Да,правомерны! Заказчик всегда прав!!!
Если заказчик не прав, не работай, или доказывай свою правду, но когда докажешь - он не захочет с тобой работать...
спроси у кого хочешь...ооооооооооооооооооооооооооооооооооооооо

Вы - ййййййййй, простите.

Юрий Михалыч, будьте сдержаннее!
