Сборно-разборные здания
0
07 апреля 2014, 20:30 AlexFo ГЛАВНЫЙ ВОПРОС каким образом их соединить (кроме как Wago) чтобы было понятно даже американцу!? Не хочешь ВАГО бери монтажные коробки с монтажными колодками. Как образец одну расписал куда какой провод цветом и последовательность, остальные должны быть аналогичными иначе без пол литра потом не разберутся  . А после полулитра потом долго будешь косяк искать.
0
07 апреля 2014, 20:40 lionarhТак выполните проект, заработаете ещё 10 т.р. Тут за работу то платить народ не особо желает  , а говорите проект. Проект рисую в основном для себя если крупняк , мне так проще работать.
0
07 апреля 2014, 20:44 ЭСАТут за работу то платить народ не особо желает , а говорите проект. Это как лакмусовая бумажка. Всё равно же что при реконструкциях/перепланировках, что при новострое проект необходим. И чем заказывать типовую лажу "согласователям" пусть лучше заплатят немного больше, но за реальный проект. 0
07 апреля 2014, 20:52 LightWay Это как лакмусовая бумажка. Всё равно же что при реконструкциях/перепланировках, что при новострое проект необходим. И чем заказывать типовую лажу "согласователям" пусть лучше заплатят немного больше, но за реальный проект. Как сказать, я лично доверяю тому что вижу сам, а не то что на бумажке нарисовано. Работая в фирме сколько раз сталкивался с не стыковками что доверия бумажкам давно нет. Даже имея проект на руках что "поле чистое" пока трассоискателем вдоль и поперек не из хожу не поверю. Либо как вариант зная что провод не подключен все равно индикатором ткнешь прежде чем взяться за жилу.
|
Подобные здания относятся к инвентарным с соответствующей спецификой электроустановки.
в частности, см. ГОСТ 23274-84 "Здания мобильные (инвентарные). Электроустановки."
Особое внимание заземлению и металлосвязям каркасов.
Если здание приходит на площадку полнокомплектным, то электрика уже, как правило, смонтирована и остается только соединить секции. У многих производителей соединение предусмотрено через внешние промразъемы.
Подобные монтировали но там проводка шла в к\каналах. Розетки выключатели наружного исполнения. Пройти стену от пола до потолка сложности нет, либо к\каналы типа 50х150 и закладывать в их. Или если кабелей очень много да они еще и в гофре тогда стенной шкаф от пола до потолка внутри сетчатый кабельрост к стене и к нему уже крепить все.
P.S. Розеток в пол без лючков не встречал, прийдется разорятся либо на лючки либо на колонны
А вот вопрос, преэкт на здание есть, а на электрику нет?

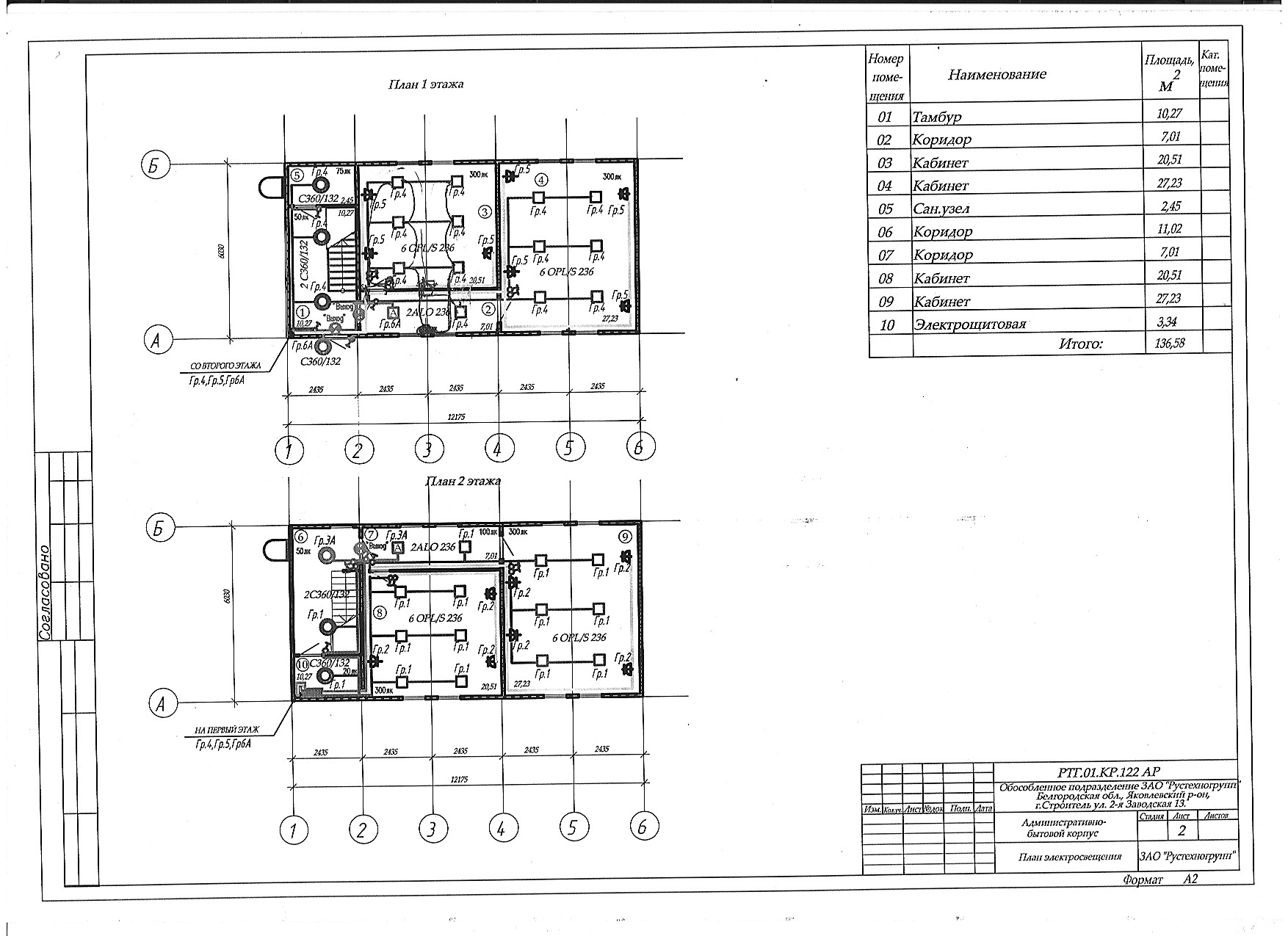

Лист во вкладке проект электроосвещения
Тоже в дизайн проектах квартир, тут тут розетка, тут тут люстра. Как растянуть, какие автоматы думай сам. Электрика идет по остаточному принципу, как обычно((
Тоже самое, сейчас квартиру делаю отдали бумажку где что будет стоять на какой высоте, дальше думай сам как это все организовать.
В подобном каркаснике они без пользы - иначе будут из потолка торчать))
Для инвентарок проекты, как правило, не разрабатываются. Секции имеют паспорта, а заказчику выдается схема сборки и задание на фундаментное основание.
Днем с телефона план не разглядел. Сейчас глянул... Применительно к сборному модульному конструктору это практически проект)) Даже отрисованы все трассы прокладки и места размещения установочных. По умолчанию в контейнерах выполняется наружная разводка в кабель-каналах. В полы-стены лучше не лезть - будет дуть.
Маленький оффтоп:
на днях попалась мне в руки свежая серия установочных легранда - Эпика. Сама по себе ничем не выдающаяся, но в линейке есть интересная штука - изолирующий чехол, защищающий механизм со стороны стены и предотвращающий доступ воздуха через него в помещение. Актуально при электромонтаже в полых фасадных стенах. В частности, в каркасниках.
Так выполните проект, заработаете ещё 10 т.р.
Это редкость
P.S. Розеток в пол без лючков не встречал, прийдется разорятся либо на лючки либо на колонны
Дело в том что все должно собираться на объекте,БЕЗ ЭЛЕКТРИКА...
Вся разводка должна быть выполнена изготовителем и разведена в полах и потолках (их по пять обозначены осевыми линиями) 1 и 2 этажах. ГЛАВНЫЙ ВОПРОС каким образом их соединить (кроме как Wago) чтобы было понятно даже американцу!?
Днем с телефона план не разглядел. Сейчас глянул... Применительно к сборному модульному конструктору это практически проект)) Даже отрисованы все трассы прокладки и места размещения установочных. По умолчанию в контейнерах выполняется наружная разводка в кабель-каналах. В полы-стены лучше не лезть - будет дуть.
трассы отрисованы,но ничего толком не выбрано...прокладка предложена в гофре,смысла которой лично я не вижу...розетки нарисованы,но как провода засунуть в панель,а потом соединить с полом??? Тот же щит должен быть быстромонтируемым,т.е. на пром разъемах, как минимум... Касаемо полов и стен,то разводка только в них...иначе никак!
