Переделка AR111/G53 под светодиодные лампы ER111/GU10

Во многих торговых и общественно-административных зданиях для общего освещения и акцентной подсветки используются трекинговые или встроенные карданные светильники под лампы направленного света с рефлекторами формата R111. Чаще всего встречаются  решения с лампами, имеющими цоколь G53. Реже – с GU10 или GX8,5. G53 и GU10 – галогеновые, а GX8,5 – газоразрядные.  Галогеновые лампы AR111/G53 12В отличаются превосходной цветопередачей, но довольно дороги (от 350 рублей), имеют относительно небольшой срок службы (до 3000 часов) и их замена крайне неудобна, т.к. на происходит, как правило, на высоте и требует использования отвертки.





Очевидно, что замена таких источников света на светодиодные просто напрашивается. Однако, следует учитывать что скорее всего придется перебирать светильники и менять блоки питания, т.к. нередко для галогенок используются БП переменного тока 12В. В продаже есть китайские светодиодные лампы AR111 с цоколем G53 на 220В, но использовать их, учитывая низкий уровень квалификации обслуживающего персонала крайне нежелательно, т.к. неизолированные токопроводящие части могут оказаться под опасным напряжением.



Недавно занялись наведением порядка в электрохозяйстве небольшого бизнес-центра. Среди прочих задач стоял перевод освещения на светодиодные источники. Входной узел и холл бизнес-центра оснащены встроенными карданными светильниками на 4хAR111:





Найти в продаже элементы использованного при отделке замкового подвесного потолка (не «армстронг») не представилось возможным, поэтому от идеи о замене на трекинговую систему или подвесные светодиодные панели без реконструкции потолка пришлось отказаться.



Оставалось  попытаться с минимальными затратами адаптировать имеющиеся светильники под светодиодные источники. Заодно, учитывая их возраст и состояние пересобрать их:

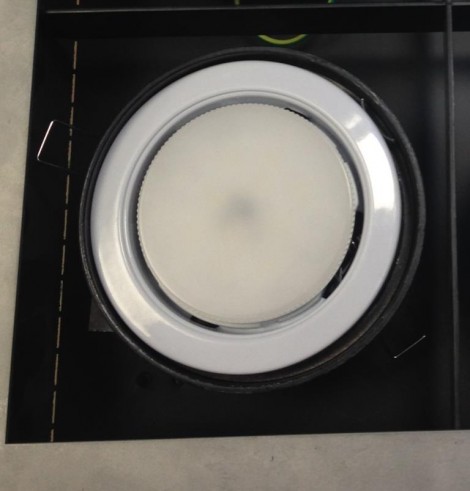

Были рассмотрены варианты переделки под лампы GX53 или GX70 (отвергнуты как имеющие слишком большой угол раскрытия светового потока, а потому слепящие)…





под G9 и использованием рефлекторов старых ламп (колхоз)…







с встройкой готовых светодиодных спот-светильников (неплохой вариант, но)…





... в конечном итоге, когда удалось найти недорогие светодиодные лампы R111 с цоколем GU10 на 220В и выбор пал на них.



Для адаптации светильников использованы патроны GU10,





закрепляемые на подвижной части кардана.







При помощи ТУТнг выполнена двойная изоляция в зоне соприкосновения с корпусом светильника…





К сожалению,  длина проводов патронов недостаточна для прямой коммутации…





и их пришлось наращивать (использована сварка)…









После переделки светильник выглядит так:





Остается только вставить лампы…





И закрепить светильник на место.



Пара слов о использованных лампах.  Торговая марка Rattlesnake пока не слишком широко известна.

В Питере не представлена. Заказывал из Москвы. Привлекла цена. Почти вдвое дешевле аналога от JazzWay и втрое – ArLight, который практически сравнялся по цене с Philips и Osram.





Выбрал модель Rattlesnake ER111-GU10-10W-WW,





которая имеет угол раскрытия и цветовую температуру такие же как у оригинальных галогеновых  ламп, отправленных на покой))





Т.к. световой поток у 10Вт светодиодных ламп заметно выше, чем у 50Вт галогеновых, несмотря на более чем четырехкратное сокращение потребления электроэнергии, освещенность входного узла и холла бизнес-цента увеличилась почти на 25% (до ~280 Лк), что полностью отвечает требованиям, предъявляемым  СП 52.13330.2011 к искусственному  освещению общественных зданий как в части энергоэффективности и освещенности, так и по цветовой температуре и защитным углам.
